13486
На рисунке R₁ = R₂ = R₃ = 100 Ом. Вольтметр показывает U_V = 200 В, сопротивление вольтметра R_V = 800 Ом. Определите ЭДС батареи, пренебрегая ее сопротивлением.
.

60095
Две батареи аккумуляторов с ЭДС ε₁ = ε₂ = 100 В и четыре резистора с сопротивлениями R₁ = 20 Ом, R₂ = 10 Ом, R₃ = 40 Ом и R₄ = 30 Ом соединены, как показано на рисунке. Найти показание I_A амперметра. Внутренними сопротивлениями r, батарей аккумуляторов пренебречь.

60367
К батарейке, имеющей ЭДС ε = 1,5 В и внутреннее сопротивление r = 1 Ом, подключена лампочка с сопротивлением R = 9 Ом. Найти напряжение на лампочке.

60434
Определить ЭДС батареи, внутреннее сопротивление которой 0,3 Ом, если при нагрузке 2 Ом она имеет полезную мощность 4,5 Вт. Можно ли подобрать такое сопротивление нагрузки, чтобы полезная мощность, даваемая батареей, увеличилась в два раза?

26405
Цепь состоит из батареи с ЭДС ε = 45 В и четырех резисторов R₁, R₂ = 20 Ом, R₃ = 42 Ом, R₄ = 18 Ом, один из которых — металлический провод длиной l = 10 м и диаметром d = 0,5 мм (ρ = 1,3·10^–6 Ом·м). Какой ток показывает амперметр?

11758
Электролитическая ванна с раствором медного купороса присоединена к батарее аккумуляторов с ЭДС ε = 4 В и внутренним сопротивлением r = 0,1 Ом. Определить массу m меди, выделившейся при электролизе за время t = 10 мин, если ЭДС поляризации E_п = 1,5 В и сопротивление R раствора равно 0,5 Ом. Медь двухвалентна.

13983
Внешняя электрическая цепь потребляет мощность Р = 200 Вт. ЭДС батареи Е = 150 В, внутреннее сопротивление r = 5 Ом. Определить силу тока I в цепи, напряжение U, под которым находится внешняя цепь, и ее сопротивление R.

14964
Резистор сопротивлением 45 Ом и конденсатор соединены последовательно с батареей. Заряд на обкладках конденсатора 60 мкКл. Если резистор и конденсатор подключить параллельно, то заряд на конденсаторе станет 40 мкКл. Найти внутреннее сопротивление.

15865

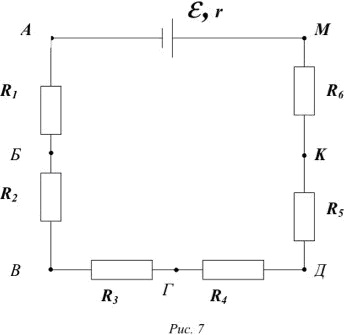

В схеме рис. 7 R₁ = R₂ = R₄ = 200 Ом; R₃ = 300 Ом; R₅ = 100 Ом; R₆ = 400 Ом; ЭДС батареи ε = 100 В; внутреннее сопротивление r = 50 Ом. Между точками, указанными в табл. (с.42), включены вольтметр (первая пара точек) с сопротивлением 1000 Ом и сопротивление R₇ = 500 Ом (вторая пара точек). Найти показания вольтметра, ток через сопротивление R₇ и мощность, выделяемую на сопротивлении R₅. Первая цифра варианта указывает номер столбца, вторая — номер строки. Точки ВК и ВД.

16013
ЭДС батареи равна 1,60 В. При замыкании ее на нагрузку сопротивлением 3 Ом напряжение на полюсах батареи становится равным 0,96 В. Найти внутреннее сопротивление батареи.

16262
Батарея из двух параллельных источников с ЭДС 2 и 1,8 В и внутренним сопротивлением 50 мОм каждый замкнута на сопротивление 2 Ом. Найти величину тока, проходящего через сопротивление и через источники.

17761

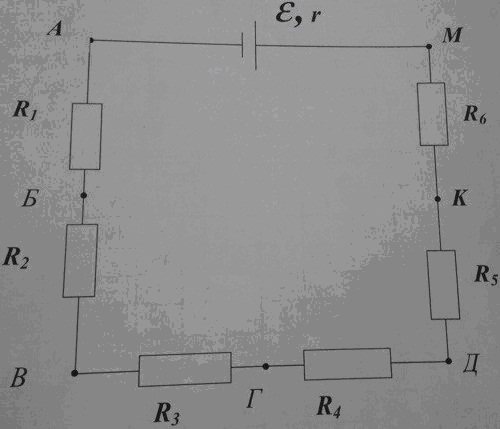

В схеме рис.7 R₁ = R₂ = R₄ = 200 Ом; R₃ = 300 Ом; R₅ = 100 Ом; R₆ = 400 Ом; ЭДС батареи ε = 100 В; внутреннее сопротивление r = 50 Ом. Между точками, указанными в табл. (с.42), включены вольтметр (первая пара точек) с сопротивлением 1000 Ом и сопротивление R₇ = 500 Ом (вторая пара точек). Найти показания вольтметра, ток через сопротивление R₇ и мощность, выделяемую на сопротивлении R₅. Первая цифра варианта указывает номер столбца, вторая — номер строки. Точки АМ и АК.

18283
Конденсатор подключен к батарее с ЭДС ε = 8 В и внутренним сопротивлением r = 2 Ом как показано на рисунке. Сопротивление резистора R = 2 Ом. Какой должна быть емкость конденсатора, чтобы после замыкания ключа энергия конденсатора уменьшилась на 48 мкДж?

21248
В схеме на рисунке ЭДС батареи ε = 150 В. сопротивления R₁ = 25 Ом, R₂ = R₃ = 100 Ом. Найти мощность, выделяемую в резисторе с сопротивлением R₁. Внутренним cопротивлением батареи и амперметра пренебречь.

21814
Мощность, рассеиваемая на резисторе сопротивлением R₁, подсоединенном к батарее, равна P. Чему равна эдс батареи, если мощность не изменилась при замене сопротивления R₁ на R₂?

24273
При подключении к батарее гальванических элементов резистора сила тока в цепи равна I₁, напряжение на резисторе – U₁, мощность тока во внешней цепи – P₁. При подключении к этой же батарее другого резистора сила тока в цепи равна I₂, напряжение на резисторе U₂, мощность тока – P₂. Определите ЭДС и внутреннее сопротивление батареи, а также значение величины I₁. U₁ = 5,5 В, P₁ = 22 Вт, I₂ = 2 А, U₂ = 6,5 В, P₂ = 13 Вт.

10243
ЭДС батареи ε = 80 В, внутреннее сопротивление R_i = 5 Ом, Внешняя цепь потребляет мощность Р = 100 Вт. Определить силу тока I в цепи, напряжение U, под которым находится внешняя цепь, и ее сопротивление R.

10251
ЭДС батареи ε = 12 В. При силе тока I = 4 А КПД батареи = 0,6. Определить внутреннее сопротивление R_i батареи.

10718
Э. д. с. батареи ε = 8 В. При силе тока I = 2 А к. п. д. батареи η = 0,75. Определить внутреннее сопротивление r_i батареи.
