действующее значение напряжения

60288
Действующее значение напряжения на концах первичной обмотки трансформатора 220 В, действующее значение силы тока во вторичной обмотке 2 А, мощность трансформатора 22 Вт, определите коэффициент трансформации и число витков во вторичной обмотке, если в первичной обмотке имеется 880 витков.

26427
Школьник Владислав проводит опыты с трансформатором и источником питания, который выдает переменное напряжение U(t) = U₀ cos(ωt), где U₀ = 12 В. Трансформатор имеет две обмотки с двумя выводами у каждой. Число витков первой обмотки N, второй обмотки 3N. Переменные напряжения с какими амплитудами может получить Владислав с помощью данного оборудования? Для каждого значения амплитуды напряжения нарисуйте соответствующую схему соединений.

21491
Определить действующее значение напряжения вторичной обмотки трансформатора в схеме двухполупериодного мостового выпрямителя, если через каждый диод идет ток 150 мА, а сопротивление нагрузки 430 Ом. Нарисовать схему.

22012
В последовательном R–L–C контуре действует периодическая ЭДС — ε(t) = ε₀cosωt. Значение параметров элементов системы: L = 1,25·10^–2 Гн, С = 2·10^–7 Ф, R = 25 Ом. Определить максимальную величину амплитуды напряжения на конденсаторе и ее значение при частоте 0,8ω_рез, если амплитуда ЭДС ε₀ = 12 В.

23697
Мгновенное значение ЭДС в момент Т/6 равно 110 В. Найти действующее значение ЭДС в сети, если U(t) = U_max cos ωt.

23765
Определить величину прямого напряжения, при котором ток через p-n-переход равен предельному значению обратного тока (выпрямление отсутствует). Температуру принять равной 20 °C.

v1551
Напряжения, действующие в корпусе изделия в разные промежутки времени и при различных наблюдениях N, заданные таблицей.

N	t, часы
N	0	0,2	0,4	0,6	0,8	1,0	1,2	1,4	1,6	1,8	2,0
1	53	57	55	59	60	45	30	67	75	33	40
2	60	46	44	63	57	48	47	49	57	42	40
3	45	51	71	55	21	46	74	40	58	46	56
4	76	58	30	28	62	72	48	58	41	65	41

Используя данные таблицы, построить графики функций дисперсии и среднеквадратического отклонения напряжений, действующих в корпусе изделия.

AGFel
По семейству выходных характеристик транзистора КТ312А в схеме с общим эмиттером (рис. 15.3) определить значение коэффициентов усиления тока базы h_21Э при напряжении на коллекторе U_К=15 В для токов базы I_б=0,2; 0,4; 0,6; 0,8 мА. Построить график зависимости h_21Э=f(I_К).

AGIel

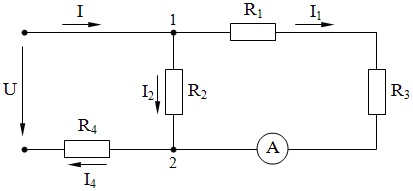

В схеме определить значение напряжения на каждом из элементов цепи, если I₄ = 10 A; R₁= 10 Ом; R₂= 12 Ом; R₃= 14 Ом; R₄= 8 Ом. U — ?

AGJel

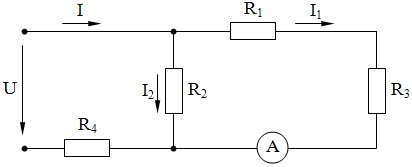

В схеме определить значение напряжения на каждом из элементов цепи, если U_R1 = 10 В; R₁= 10 Ом; R₂= 20 Ом; R₃= 60 Ом; R₄= 5 Ом.

0206t
К зажимам цепи подведено синусоидальное напряжение, действующее значение которого равно U. Частота f=50 Гц. Определить: а) емкость С конденсатора, при которой в цепи наступит резонанса токов; б) значения токов I₁, I₂, I₃ при наступлении резонанса. Построить топографическую диаграмму напряжений и показать на ней векторы токов для режима резонанса.
U = 100B; R₀ = 1 Ом; R₁ = 3 Ом; R₂ = 1 Ом; X_L = 4 Ом.

0207t
К зажимам цепи подведено синусоидальное напряжение, действующее значение которого равно U. Частота f=50 Гц. Определить: а) емкость С конденсатора, при которой в цепи наступит резонанса токов; б) значения токов I₁, I₂, I₃ при наступлении резонанса. Построить топографическую диаграмму напряжений и показать на ней векторы токов для режима резонанса.
U = 120B; R₀ = 1 Ом; R₁ = 4 Ом; R₂ = 2 Ом; X_L = 3 Ом.

0208t
К зажимам цепи подведено синусоидальное напряжение, действующее значение которого равно U. Частота f=50 Гц. Определить: а) емкость С конденсатора, при которой в цепи наступит резонанса токов; б) значения токов I₁, I₂, I₃ при наступлении резонанса. Построить топографическую диаграмму напряжений и показать на ней векторы токов для режима резонанса.
U = 100B; R₀ = 2 Ом; R₁ = 3 Ом; R₂ = 3 Ом; X_L = 4 Ом.

0209t
К зажимам цепи подведено синусоидальное напряжение, действующее значение которого равно U. Частота f=50 Гц. Определить: а) емкость С конденсатора, при которой в цепи наступит резонанса токов; б) значения токов I₁, I₂, I₃ при наступлении резонанса. Построить топографическую диаграмму напряжений и показать на ней векторы токов для режима резонанса.
U = 120B; R₀ = 2 Ом; R₁ = 4 Ом; R₂ = 3 Ом; X_L = 3 Ом.

0210t
К зажимам цепи подведено синусоидальное напряжение, действующее значение которого равно U. Частота f=50 Гц. Определить: а) емкость С конденсатора, при которой в цепи наступит резонанса токов; б) значения токов I₁, I₂, I₃ при наступлении резонанса. Построить топографическую диаграмму напряжений и показать на ней векторы токов для режима резонанса.
U = 120B; R₀ = 1 Ом; R₁ = 6 Ом; R₂ = 4 Ом; X_L = 8 Ом.

0211t
К зажимам цепи подведено синусоидальное напряжение, действующее значение которого равно U. Частота f=50 Гц. Определить: а) емкость С конденсатора, при которой в цепи наступит резонанса токов; б) значения токов I₁, I₂, I₃ при наступлении резонанса. Построить топографическую диаграмму напряжений и показать на ней векторы токов для режима резонанса.
U = 120B; R₀ = 1 Ом; R₁ = 8 Ом; R₂ = 1 Ом; X_L = 6 Ом.

0212t
К зажимам цепи подведено синусоидальное напряжение, действующее значение которого равно U. Частота f=50 Гц. Определить: а) емкость С конденсатора, при которой в цепи наступит резонанса токов; б) значения токов I₁, I₂, I₃ при наступлении резонанса. Построить топографическую диаграмму напряжений и показать на ней векторы токов для режима резонанса.
U = 120B; R₀ = 2 Ом; R₁ = 6 Ом; R₂ = 2 Ом; X_L = 8 Ом.

0213t
К зажимам цепи подведено синусоидальное напряжение, действующее значение которого равно U. Частота f=50 Гц. Определить: а) емкость С конденсатора, при которой в цепи наступит резонанса токов; б) значения токов I₁, I₂, I₃ при наступлении резонанса. Построить топографическую диаграмму напряжений и показать на ней векторы токов для режима резонанса.
U = 100B; R₀ = 2 Ом; R₁ = 8 Ом; R₂ = 3 Ом; X_L = 6 Ом.

0214t
К зажимам цепи подведено синусоидальное напряжение, действующее значение которого равно U. Частота f=50 Гц. Определить: а) емкость С конденсатора, при которой в цепи наступит резонанса токов; б) значения токов I₁, I₂, I₃ при наступлении резонанса. Построить топографическую диаграмму напряжений и показать на ней векторы токов для режима резонанса.
U = 120B; R₀ = 1 Ом; R₁ = 6 Ом; R₂ = 4 Ом; X_L = 8 Ом.
