методом двух узлов
AIAelВ схеме определить токи в ветвях схемы методом двух узлов. E
1 = 6 В; E
2 = 10 B; E
3 = 8 B; R
1 = 4 Ом; R
2 = 2 Ом; R
3 = 4 Ом.

AIBelВ схеме определить токи в ветвях схемы методом двух узлов. E
1 = 8 В; E
2 = 8 B; E
3 = 12 B; R
1 = 4 Ом; R
2 = 6 Ом; R
3 = 6 Ом.

AICelВ схеме определить токи в ветвях схемы методом двух узлов. E
1 = 10 В; E
2 = 8 B; E
3 = 20 B; R
1 = 5 Ом; R
2 = 8 Ом; R
3 = 12 Ом.

AIDelВ схеме определить токи в ветвях схемы методом двух узлов. E
1 = 12 В; E
2 = 6 B; E
3 = 18 B; R
1 = 8 Ом; R
2 = 10 Ом; R
3 = 8 Ом.

AIEelВ схеме определить токи в ветвях схемы методом двух узлов. E
1 = 14 В; E
2 = 5 B; E
3 = 8 B; R
1 = 6 Ом; R
2 = 4 Ом; R
3 = 10 Ом.

AIFelВ схеме определить токи в ветвях схемы методом двух узлов. E
1 = 20 В; E
2 = 30 B; E
3 = 6 B; R
1 = 10 Ом; R
2 = 8 Ом; R
3 = 15 Ом.

AIGelВ схеме определить токи в ветвях схемы методом двух узлов. E
1 = 30 В; E
2 = 12 B; E
3 = 20 B; R
1 = 20 Ом; R
2 = 40 Ом; R
3 = 12 Ом.

AIHelВ схеме определить токи в ветвях схемы методом двух узлов. E
1 = 25 В; E
2 = 5 B; E
3 = 30 B; R
1 = 8 Ом; R
2 = 12 Ом; R
3 = 5 Ом.

AIIelВ схеме определить токи в ветвях схемы методом двух узлов. E
1 = 4 В; E
2 = 6 B; E
3 = 2 B; R
1 = 2 Ом; R
2 = 3 Ом; R
3 = 2 Ом.

0524tПо данным, помешенным в табл. 5-3, выполнить следующее:
1. Рассчитать магнитную цепь методом двух узлов и определить величины, указанные в крайнем справа столбце этой таблицы.
2. По результатам, полученным в п.1, найти магнитное напряжение между двумя точками магнитной цепи, вычислив его один раз по пути, заданному ниже (п. 2 "Указаний к выбору варианта"), и другой раз по любому иному пути, выбранному по своему усмотрению. Полученные результаты сравнить между собой;
3. Для принятых в п.1 положительных направлений магнитных потоков и заданного направления м. д. с. составить систему уравнений по законам Кирхгофа.
Схематические изображения магнитопроводов с размещением намагничивающих катушек, способа их намотки на сердечник и положительных направлений токов в них проведены на рис. 5-1—5-20. Точки a, b, c находятся посередине каждого участка магнитопровода.
l1 = 25 см
S1 = 3,8 см2
w1 = 76
I1 = 0,25 A
l2 = 12 см
S2 = 7,6 см2
w2 = 275
l3 = 32 см
S3 = 10,1 см2
w3 = 160
I3 = 0,5 A
Ф2–Ф1 = 20·10–5 Вб
I2 — ?
Ф1 — ?

0772tПо данным, помешенным в табл. 4.1, выполнить следующее:
1. Рассчитать магнитную цепь методом двух узлов и определить величины, указанные в крайнем справа столбце этой таблицы.
2. Для принятых в п. 1 положительных направлений магнитных потоков и заданного направления м. д. с. составить систему уравнений по законам Кирхгофа.
Схематические изображения магнитопроводов с размещением намагничивающих катушек, способа их намотки на сердечник и положительных направлений токов в них приведены на рис. 4.1—4.20.
l1 = 30 см
S
1 = 9 см
2w
1 = 350
I
1 = 0,05 A
l2 = 10 см
S
2 = 7,8 см
2I
2 = 0,2 A
l3 = 25 см
S
3 = 15 см
2w
3 = 675
I
3 = 0,1 A
w
4 = 250
I
4 = 0,2 A
Ф
2–Ф
1=30 мкВб
w
2 — ?
Ф
1 — ?
0773tПо данным, помешенным в табл. 4.1, выполнить следующее:
1. Рассчитать магнитную цепь методом двух узлов и определить величины, указанные в крайнем справа столбце этой таблицы.
2. Для принятых в п. 1 положительных направлений магнитных потоков и заданного направления м. д. с. составить систему уравнений по законам Кирхгофа.
Схематические изображения магнитопроводов с размещением намагничивающих катушек, способа их намотки на сердечник и положительных направлений токов в них приведены на рис. 4.1—4.20.
l1 = 30 см
S
1 = 4 см
2w
1 = 300
I
1 = 1,52 A
l2 = 10 см
S
2 = 6 см
2l3 = 30 см
S
3 = 4 см
2w
3 = 50
I
3 = 2,5 A
w
4 = 50
I
4 = 2,5 A
lδ = 0,5 мм
Ф
2 — ?
Ф
1 — ?
0774tПо данным, помешенным в табл. 4.1, выполнить следующее:
1. Рассчитать магнитную цепь методом двух узлов и определить величины, указанные в крайнем справа столбце этой таблицы.
2. Для принятых в п. 1 положительных направлений магнитных потоков и заданного направления м. д. с. составить систему уравнений по законам Кирхгофа.
Схематические изображения магнитопроводов с размещением намагничивающих катушек, способа их намотки на сердечник и положительных направлений токов в них приведены на рис. 4.1—4.20.
l1 = 30 см
S
1 = 4,3 см
2w
1 = 300
I
1 = 0,1 A
l2 = 12 см
S
2 = 6 см
2w
2 = 300
l3 = 20 см
S
3 = 4,8 см
2w
3 = 100
I
3 = 0,42 A
w
4 = 50
I
4 = 0,21 A
Ф
3 — ?
I
2 — ?
0775tПо данным, помешенным в табл. 4.1, выполнить следующее:
1. Рассчитать магнитную цепь методом двух узлов и определить величины, указанные в крайнем справа столбце этой таблицы.
2. Для принятых в п. 1 положительных направлений магнитных потоков и заданного направления м. д. с. составить систему уравнений по законам Кирхгофа.
Схематические изображения магнитопроводов с размещением намагничивающих катушек, способа их намотки на сердечник и положительных направлений токов в них приведены на рис. 4.1—4.20.
l1 = 32 см
S
1 = 14,4 см
2w
1 = 300
I
1 = 0,75 A
l2 = 25 см
S
2 = 10,5 см
2l3 = 40 см
S
3 = 15 см
2w
3 = 200
I
3 = 1 A
w
4 = 50
I
4 = 1,5 A
Ф
2 — ?
Ф
3 — ?
0776tПо данным, помешенным в табл. 4.1, выполнить следующее:
1. Рассчитать магнитную цепь методом двух узлов и определить величины, указанные в крайнем справа столбце этой таблицы.
2. Для принятых в п. 1 положительных направлений магнитных потоков и заданного направления м. д. с. составить систему уравнений по законам Кирхгофа.
Схематические изображения магнитопроводов с размещением намагничивающих катушек, способа их намотки на сердечник и положительных направлений токов в них приведены на рис. 4.1—4.20.
l1 = 40 см
S
1 = 42 см
2w
1 = 300
I
1 = 0,4 A
l2 = 13 см
S
2 = 14 см
2I
2 = 0,3 A
l3 = 40 см
S
3 = 15 см
2w
4 = 60
I
4 = 0,5 A
Ф
2=Ф
3
w
2 — ?
Ф
3 — ?
0777tПо данным, помешенным в табл. 4.1, выполнить следующее:
1. Рассчитать магнитную цепь методом двух узлов и определить величины, указанные в крайнем справа столбце этой таблицы.
2. Для принятых в п. 1 положительных направлений магнитных потоков и заданного направления м. д. с. составить систему уравнений по законам Кирхгофа.
Схематические изображения магнитопроводов с размещением намагничивающих катушек, способа их намотки на сердечник и положительных направлений токов в них приведены на рис. 4.1—4.20.
l1 = 30 см
S
1 = 4,2 см
2w
1 = 430
I
1 = 0,5 A
l2 = 10 см
S
2 = 4,8 см
2I
2 = 0,1 A
l3 = 32 см
S
3 = 4,9 см
2w
3 = 100
I
3 = 0,5 A
w
4 = 50
I
4 = 1 A
w
2 — ?
Ф
1 — ?
0778tПо данным, помешенным в табл. 4.1, выполнить следующее:
1. Рассчитать магнитную цепь методом двух узлов и определить величины, указанные в крайнем справа столбце этой таблицы.
2. Для принятых в п. 1 положительных направлений магнитных потоков и заданного направления м. д. с. составить систему уравнений по законам Кирхгофа.
Схематические изображения магнитопроводов с размещением намагничивающих катушек, способа их намотки на сердечник и положительных направлений токов в них приведены на рис. 4.1—4.20.
l1 = 55 см
S
1 = 55 см
2w
1 = 260
I
1 = 1 A
l2 = 18 см
S
2 = 84 см
2l3 = 57 см
S
3 = 57 см
2w
3 = 200
I
3 = 1 A
w
4 = 60
I
4 = 0,5 A
lδ = 1,25 мм
Ф
2 — ?
Ф
3 — ?
0779tПо данным, помешенным в табл. 4.1, выполнить следующее:
1. Рассчитать магнитную цепь методом двух узлов и определить величины, указанные в крайнем справа столбце этой таблицы.
2. Для принятых в п. 1 положительных направлений магнитных потоков и заданного направления м. д. с. составить систему уравнений по законам Кирхгофа.
Схематические изображения магнитопроводов с размещением намагничивающих катушек, способа их намотки на сердечник и положительных направлений токов в них приведены на рис. 4.1—4.20.
l1 = 35 см
S
1 = 2,9 см
2w
1 = 140
I
1 = 0,25 A
l2 = 10 см
S
2 = 4,75 см
2w
2 = 390
l3 = 45 см
S
3 = 8,33 см
2w
4 = 50
I
4 = 0,5 A
Ф
2–Ф
1=20·10
–5 Вб
I
2 — ?
Ф
1 — ?
0780tПо данным, помешенным в табл. 4.1, выполнить следующее:
1. Рассчитать магнитную цепь методом двух узлов и определить величины, указанные в крайнем справа столбце этой таблицы.
2. Для принятых в п. 1 положительных направлений магнитных потоков и заданного направления м. д. с. составить систему уравнений по законам Кирхгофа.
Схематические изображения магнитопроводов с размещением намагничивающих катушек, способа их намотки на сердечник и положительных направлений токов в них приведены на рис. 4.1—4.20.
l1 = 13,5 см
S
1 = 7,5 см
2l2 = 4,32 см
S
2 = 1,9 см
2w
2 = 100
I
2 = 1 A
l3 = 19,8 см
S
3 = 1,75 см
2w
3 = 200
I
3 = 0,5 A
w
4 = 200
I
4 = 0,25 A
lδ = 0,1 мм
Ф
3, Ф
1 — ?
0781tПо данным, помешенным в табл. 4.1, выполнить следующее:
1. Рассчитать магнитную цепь методом двух узлов и определить величины, указанные в крайнем справа столбце этой таблицы.
2. Для принятых в п. 1 положительных направлений магнитных потоков и заданного направления м. д. с. составить систему уравнений по законам Кирхгофа.
Схематические изображения магнитопроводов с размещением намагничивающих катушек, способа их намотки на сердечник и положительных направлений токов в них приведены на рис. 4.1—4.20.
l1 = 30 см
S
1 = 5,6 см
2w
1 = 150
I
1 = 0,2 A
l2 = 10 см
S
2 = 5 см
2w
2 = 200
l3 = 18 см
S
3 = 8,9 см
2w
4 = 200
I
4 = 0,1 A
Ф
1 = Ф
2
I
2 — ?
Ф
3 — ?
0782tПо данным, помешенным в табл. 4.1, выполнить следующее:
1. Рассчитать магнитную цепь методом двух узлов и определить величины, указанные в крайнем справа столбце этой таблицы.
2. Для принятых в п. 1 положительных направлений магнитных потоков и заданного направления м. д. с. составить систему уравнений по законам Кирхгофа.
Схематические изображения магнитопроводов с размещением намагничивающих катушек, способа их намотки на сердечник и положительных направлений токов в них приведены на рис. 4.1—4.20.
l1 = 28 см
S
1 = 7,95 см
2w
1 = 290
I
1 = 0,5 A
l2 = 11,5 см
S
2 = 13,8 см
2w
2 = 26
I
2 = 1 A
l3 = 37 см
S
3 = 7,1 см
2w
3 = 2000
w
4 = 50
I
4 = 0,5 A
Ф
3 = 98 мкВб
I
3 — ?
Ф
2 — ?
0783tПо данным, помешенным в табл. 4.1, выполнить следующее:
1. Рассчитать магнитную цепь методом двух узлов и определить величины, указанные в крайнем справа столбце этой таблицы.
2. Для принятых в п. 1 положительных направлений магнитных потоков и заданного направления м. д. с. составить систему уравнений по законам Кирхгофа.
Схематические изображения магнитопроводов с размещением намагничивающих катушек, способа их намотки на сердечник и положительных направлений токов в них приведены на рис. 4.1—4.20.
l1 = 70 см
S
1 = 97 см
2w
1 = 550
I
1 = 0,4 A
l2 = 35 см
S
2 = 220 см
2w
2 = 250
I
2 = 1,4 A
l3 = 70 см
S
3 = 90 см
2w
4 = 200
I
4 = 0,4 A
lδ = 0,57 мм
Ф
2 — ?
Ф
3 — ?
0784tПо данным, помешенным в табл. 4.1, выполнить следующее:
1. Рассчитать магнитную цепь методом двух узлов и определить величины, указанные в крайнем справа столбце этой таблицы.
2. Для принятых в п. 1 положительных направлений магнитных потоков и заданного направления м. д. с. составить систему уравнений по законам Кирхгофа.
Схематические изображения магнитопроводов с размещением намагничивающих катушек, способа их намотки на сердечник и положительных направлений токов в них приведены на рис. 4.1—4.20.
l1 = 32 см
S
1 = 9,3 см
2w
1 = 270
I
1 = 0,065 A
l2 = 9 см
S
2 = 7,7 см
2I
2 = 0,2 A
l3 = 30 см
S
3 = 15,5 см
2w
3 = 108
I
3 = 0,7 A
w
4 = 120
I
4 = 0,35 A
Ф
2–Ф
1 = 30·10
–5 Вб
Ф
2 — ?
w
2 — ?
0785tПо данным, помешенным в табл. 4.1, выполнить следующее:
1. Рассчитать магнитную цепь методом двух узлов и определить величины, указанные в крайнем справа столбце этой таблицы.
2. Для принятых в п. 1 положительных направлений магнитных потоков и заданного направления м. д. с. составить систему уравнений по законам Кирхгофа.
Схематические изображения магнитопроводов с размещением намагничивающих катушек, способа их намотки на сердечник и положительных направлений токов в них приведены на рис. 4.1—4.20.
l1 = 35 см
S
1 = 40 см
2w
1 = 100
I
1 = 1 A
l2 = 10 см
S
2 = 13,7 см
2I
2 = 0,3 A
l3 = 30 см
S
3 = 14,2 см
2w
4 = 25
I
4 = 2 A
Ф
2 = Ф
3
w
2 — ?
Ф
2 — ?
0786tПо данным, помешенным в табл. 4.1, выполнить следующее:
1. Рассчитать магнитную цепь методом двух узлов и определить величины, указанные в крайнем справа столбце этой таблицы.
2. Для принятых в п. 1 положительных направлений магнитных потоков и заданного направления м. д. с. составить систему уравнений по законам Кирхгофа.
Схематические изображения магнитопроводов с размещением намагничивающих катушек, способа их намотки на сердечник и положительных направлений токов в них приведены на рис. 4.1—4.20.
l1 = 35 см
S
1 = 4,3 см
2w
1 = 215
I
1 = 1 A
l2 = 10 см
S
2 = 4,8 см
2I
2 = 0,1 A
l3 = 20 см
S
3 = 4,4 см
2w
3 = 600
I
3 = 0,1 A
w
4 = 200
I
4 = 0,2 A
Ф
2 = 0
w
2 — ?
Ф
1 — ?
0787tПо данным, помешенным в табл. 4.1, выполнить следующее:
1. Рассчитать магнитную цепь методом двух узлов и определить величины, указанные в крайнем справа столбце этой таблицы.
2. Для принятых в п. 1 положительных направлений магнитных потоков и заданного направления м. д. с. составить систему уравнений по законам Кирхгофа.
Схематические изображения магнитопроводов с размещением намагничивающих катушек, способа их намотки на сердечник и положительных направлений токов в них приведены на рис. 4.1—4.20.
l1 = 16 см
S
1 = 7,8 см
2w
1 = 105
I
1 = 0,3 A
l2 = 5,5 см
S
2 = 4,9 см
2w
2 = 300
I
2 = 0,07 A
l3 = 23 см
S
3 = 4,2 см
2w
3 = 150
w
4 = 50
I
4 = 0,6 A
Ф
2–Ф
3 = 20·10
–5 Вб
I
3 — ?
Ф
3 — ?
0788tПо данным, помешенным в табл. 4.1, выполнить следующее:
1. Рассчитать магнитную цепь методом двух узлов и определить величины, указанные в крайнем справа столбце этой таблицы.
2. Для принятых в п. 1 положительных направлений магнитных потоков и заданного направления м. д. с. составить систему уравнений по законам Кирхгофа.
Схематические изображения магнитопроводов с размещением намагничивающих катушек, способа их намотки на сердечник и положительных направлений токов в них приведены на рис. 4.1—4.20.
l1 = 65 см
S
1 = 71 см
2w
1 = 520
I
1 = 0,5 A
l2 = 22 см
S
2 = 84 см
2l3 = 62 см
S
3 = 62 см
2w
3 = 360
I
3 = 0,5 A
w
4 = 50
I
4 = 1 A
lδ = 1,25 мм
Ф
2 — ?
Ф
1 — ?
0789tПо данным, помешенным в табл. 4.1, выполнить следующее:
1. Рассчитать магнитную цепь методом двух узлов и определить величины, указанные в крайнем справа столбце этой таблицы.
2. Для принятых в п. 1 положительных направлений магнитных потоков и заданного направления м. д. с. составить систему уравнений по законам Кирхгофа.
Схематические изображения магнитопроводов с размещением намагничивающих катушек, способа их намотки на сердечник и положительных направлений токов в них приведены на рис. 4.1—4.20.
![]()
rc="../img2/toe4.18.jpg" width="170" height="146">
l1 = 48 см
S
1 = 24,9 см
2w
1 = 300
I
1 = 1 A
l2 = 30 см
S
2 = 51,5 см
2l3 = 52 см
S
3 = 51,5 см
2w
3 = 300
w
4 = 200
I
4 = 0,25 A
Ф
1 = Ф
3
I
3 — ?
Ф
2 — ?
0790tПо данным, помешенным в табл. 4.1, выполнить следующее:
1. Рассчитать магнитную цепь методом двух узлов и определить величины, указанные в крайнем справа столбце этой таблицы.
2. Для принятых в п. 1 положительных направлений магнитных потоков и заданного направления м. д. с. составить систему уравнений по законам Кирхгофа.
Схематические изображения магнитопроводов с размещением намагничивающих катушек, способа их намотки на сердечник и положительных направлений токов в них приведены на рис. 4.1—4.20.
l1 = 13 см
S
1 = 2,05 см
2w
1 = 100
l2 = 3 см
S
2 = 0,94 см
2w
2 = 1000
I
2 = 0,02 A
l3 = 11 см
S
3 = 1,18 см
2w
3 = 100
I
3 = 0,15 A
w
4 = 46
I
4 = 0,1 A
Ф
1 = 25·10
–5 мкВб
I
1 — ?
Ф
3 — ?
0791tПо данным, помешенным в табл. 4.1, выполнить следующее:
1. Рассчитать магнитную цепь методом двух узлов и определить величины, указанные в крайнем справа столбце этой таблицы.
2. Для принятых в п. 1 положительных направлений магнитных потоков и заданного направления м. д. с. составить систему уравнений по законам Кирхгофа.
Схематические изображения магнитопроводов с размещением намагничивающих катушек, способа их намотки на сердечник и положительных направлений токов в них приведены на рис. 4.1—4.20.
l1 = 45 см
S
1 = 3,1 см
2w
1 = 100
I
1 = 0,3 A
l2 = 14 см
S
2 = 5,3 см
2w
2 = 390
l3 = 35 см
S
3 = 7,8 см
2w
4 = 200
I
4 = 0,15 A
Ф
2–Ф
1 = 20·10
–5 Вб
I
2 — ?
Ф
2 — ?
0792tПо данным, помешенным в табл. 4.1, выполнить следующее:
1. Рассчитать магнитную цепь методом двух узлов и определить величины, указанные в крайнем справа столбце этой таблицы.
2. Для принятых в п. 1 положительных направлений магнитных потоков и заданного направления м. д. с. составить систему уравнений по законам Кирхгофа.
Схематические изображения магнитопроводов с размещением намагничивающих катушек, способа их намотки на сердечник и положительных направлений токов в них приведены на рис. 4.1—4.20.
l1 = 19,5 см
S
1 = 7,7 см
2l2 = 10 см
S
2 = 2,1 см
2w
2 = 200
I
2 = 0,5 A
l3 = 24,2 см
S
3 = 1,8 см
2w
3 = 500
I
3 = 0,2 A
w
4 = 125
I
4 = 0,4 A
lδ = 0,1 мм
Ф
2 — ?
Ф
1 — ?
0793tПо данным, помешенным в табл. 4.1, выполнить следующее:
1. Рассчитать магнитную цепь методом двух узлов и определить величины, указанные в крайнем справа столбце этой таблицы.
2. Для принятых в п. 1 положительных направлений магнитных потоков и заданного направления м. д. с. составить систему уравнений по законам Кирхгофа.
Схематические изображения магнитопроводов с размещением намагничивающих катушек, способа их намотки на сердечник и положительных направлений токов в них приведены на рис. 4.1—4.20.
l1 = 26 см
S
1 = 7,9 см
2w
1 = 145
I
1 = 1 A
l2 = 11 см
S
2 = 13,6 см
2w
2 = 52
I
2 = 0,5 A
l3 = 39 см
S
3 = 7,2 см
2w
3 = 2000
w
4 = 50
I
4 = 0,5 A
Ф
3=98·10
-5 Вб
I
3 — ?
Ф
2 — ?
0794tПо данным, помешенным в табл. 4.1, выполнить следующее:
1. Рассчитать магнитную цепь методом двух узлов и определить величины, указанные в крайнем справа столбце этой таблицы.
2. Для принятых в п. 1 положительных направлений магнитных потоков и заданного направления м. д. с. составить систему уравнений по законам Кирхгофа.
Схематические изображения магнитопроводов с размещением намагничивающих катушек, способа их намотки на сердечник и положительных направлений токов в них приведены на рис. 4.1—4.20.
l1 = 20 см
S
1 = 7,7 см
2w
1 = 107
I
1 = 0,59 A
l2 = 9 см
S
2 = 4,9 см
2I
2 = 0,1 A
l3 = 15 см
S
3 = 2,6 см
2w
3 = 10
I
3 = 0,7 A
w
4 = 20
I
4 = 0,35 A
Ф
2=70·10
–5 Вб
Ф
3 — ?
w
2 — ?
0795tПо данным, помешенным в табл. 4.1, выполнить следующее:
1. Рассчитать магнитную цепь методом двух узлов и определить величины, указанные в крайнем справа столбце этой таблицы.
2. Для принятых в п. 1 положительных направлений магнитных потоков и заданного направления м. д. с. составить систему уравнений по законам Кирхгофа.
Схематические изображения магнитопроводов с размещением намагничивающих катушек, способа их намотки на сердечник и положительных направлений токов в них приведены на рис. 4.1—4.20.
l1 = 35 см
S
1 = 4,1 см
2w
1 = 350
l2 = 8 см
S
2 = 5,8 см
2l3 = 20 см
S
3 = 3,8 см
2w
3 = 250
I
3 = 0,5 A
w
4 = 250
I
4 = 0,5 A
lδ = 0,5 мм
Ф
2, Ф
1 — ?
0796tПо данным, помешенным в табл. 4.1, выполнить следующее:
1. Рассчитать магнитную цепь методом двух узлов и определить величины, указанные в крайнем справа столбце этой таблицы.
2. Для принятых в п. 1 положительных направлений магнитных потоков и заданного направления м. д. с. составить систему уравнений по законам Кирхгофа.
Схематические изображения магнитопроводов с размещением намагничивающих катушек, способа их намотки на сердечник и положительных направлений токов в них приведены на рис. 4.1—4.20.
l1 = 15 см
S
1 = 3,8 см
2w
1 = 60
I
1 = 0,5 A
l2 = 6 см
S
2 = 2 см
2w
2 = 300
l3 = 20 см
S
3 = 4,8 см
2w
3 = 100
I
3 = 0,3 A
w
4 = 300
I
4 = 0,075 A
Ф
2 = 0
I
2 — ?
Ф
1 — ?
0797tПо данным, помешенным в табл. 4.1, выполнить следующее:
1. Рассчитать магнитную цепь методом двух узлов и определить величины, указанные в крайнем справа столбце этой таблицы.
2. Для принятых в п. 1 положительных направлений магнитных потоков и заданного направления м. д. с. составить систему уравнений по законам Кирхгофа.
Схематические изображения магнитопроводов с размещением намагничивающих катушек, способа их намотки на сердечник и положительных направлений токов в них приведены на рис. 4.1—4.20.
l1 = 30 см
S
1 = 38 см
2w
1 = 500
I
1 = 0,25 A
l2 = 17 см
S
2 = 14,7 см
2I
2 = 0,3 A
l3 = 45 см
S
3 = 15,4 см
2w
4 = 50
I
4 = 0,5 A
w
2 — ?
Ф
3 — ?
0798tПо данным, помешенным в табл. 4.1, выполнить следующее:
1. Рассчитать магнитную цепь методом двух узлов и определить величины, указанные в крайнем справа столбце этой таблицы.
2. Для принятых в п. 1 положительных направлений магнитных потоков и заданного направления м. д. с. составить систему уравнений по законам Кирхгофа.
Схематические изображения магнитопроводов с размещением намагничивающих катушек, способа их намотки на сердечник и положительных направлений токов в них приведены на рис. 4.1—4.20.
l1 = 58 см
S
1 = 58 см
2w
1 = 200
I
1 = 1,3 A
l2 = 19 см
S
2 = 84 см
2l3 = 55 см
S
3 = 55 см
2w
3 = 375
I
3 = 0,4 A
w
4 = 100
I
4 = 0,8 A
lδ = 1,25 мм
Ф
2 — ?
Ф
1 — ?
0799tПо данным, помешенным в табл. 4.1, выполнить следующее:
1. Рассчитать магнитную цепь методом двух узлов и определить величины, указанные в крайнем справа столбце этой таблицы.
2. Для принятых в п. 1 положительных направлений магнитных потоков и заданного направления м. д. с. составить систему уравнений по законам Кирхгофа.
Схематические изображения магнитопроводов с размещением намагничивающих катушек, способа их намотки на сердечник и положительных направлений токов в них приведены на рис. 4.1—4.20.
l1 = 10 см
S
1 = 1,92 см
2w
1 = 100
l2 = 4,5 см
S
2 = 1,015 см
2w
2 = 200
I
2 = 0,1 A
l3 = 14 см
S
3 = 1,26 см
2w
3 = 68
I
3 = 0,2 A
w
4 = 60
I
4 = 0,1 A
Ф
1 = 25·10
–5 Вб
I
1 — ?
Ф
2 — ?
0800tПо данным, помешенным в табл. 4.1, выполнить следующее:
1. Рассчитать магнитную цепь методом двух узлов и определить величины, указанные в крайнем справа столбце этой таблицы.
2. Для принятых в п. 1 положительных направлений магнитных потоков и заданного направления м. д. с. составить систему уравнений по законам Кирхгофа.
Схематические изображения магнитопроводов с размещением намагничивающих катушек, способа их намотки на сердечник и положительных направлений токов в них приведены на рис. 4.1—4.20.
l1 = 29,8 см
S
1 = 8,2 см
2l2 = 13 см
S
2 = 2,2 см
2w
2 = 1000
I
2 = 0,1 A
l3 = 25 см
S
3 = 1,82 см
2w
3 = 100
I
3 = 0,75 A
w
4 = 50
I
4 = 1,5 A
lδ = 0,1 мм
Ф
2 — ?
Ф
3 — ?
0801tПо данным, помешенным в табл. 4.1, выполнить следующее:
1. Рассчитать магнитную цепь методом двух узлов и определить величины, указанные в крайнем справа столбце этой таблицы.
2. Для принятых в п. 1 положительных направлений магнитных потоков и заданного направления м. д. с. составить систему уравнений по законам Кирхгофа.
Схематические изображения магнитопроводов с размещением намагничивающих катушек, способа их намотки на сердечник и положительных направлений токов в них приведены на рис. 4.1—4.20.
l1 = 32 см
S
1 = 6 см
2w
1 = 75
I
1 = 0,4 A
l2 = 10 см
S
2 = 5 см
2w
2 = 200
l3 = 20 см
S
3 = 9 см
2w
4 = 100
I
4 = 0,2 A
Ф
1 = Ф
2
I
2, Ф
2 — ?
0802tПо данным, помешенным в табл. 4.1, выполнить следующее:
1. Рассчитать магнитную цепь методом двух узлов и определить величины, указанные в крайнем справа столбце этой таблицы.
2. Для принятых в п. 1 положительных направлений магнитных потоков и заданного направления м. д. с. составить систему уравнений по законам Кирхгофа.
Схематические изображения магнитопроводов с размещением намагничивающих катушек, способа их намотки на сердечник и положительных направлений токов в них приведены на рис. 4.1—4.20.
l1 = 32 см
S
1 = 8,1 см
2w
1 = 725
I
1 = 0,2 A
l2 = 12,5 см
S
2 = 14,1 см
2w
2 = 100
I
2 = 0,3 A
l3 = 33 см
S
3 = 6,9 см
2w
3 = 2000
w
4 = 140
I
4 = 0,15 A
Ф
3=98 мкВб
I
3 — ?
Ф
1 — ?
0803tПо данным, помешенным в табл. 4.1, выполнить следующее:
1. Рассчитать магнитную цепь методом двух узлов и определить величины, указанные в крайнем справа столбце этой таблицы.
2. Для принятых в п. 1 положительных направлений магнитных потоков и заданного направления м. д. с. составить систему уравнений по законам Кирхгофа.
Схематические изображения магнитопроводов с размещением намагничивающих катушек, способа их намотки на сердечник и положительных направлений токов в них приведены на рис. 4.1—4.20.
l1 = 30 см
S
1 = 8,4 см
2w
1 = 89
I
1 = 0,73 A
l2 = 12 см
S
2 = 5,2 см
2I
2 = 0,1 A
l3 = 26 см
S
3 = 3 см
2w
3 = 20
I
3 = 0,4 A
w
4 = 30
I
4 = 0,2 A
Ф
2 = 70 мкВб
Ф
1 — ?
w
2 — ?
0804tПо данным, помешенным в табл. 4.1, выполнить следующее:
1. Рассчитать магнитную цепь методом двух узлов и определить величины, указанные в крайнем справа столбце этой таблицы.
2. Для принятых в п. 1 положительных направлений магнитных потоков и заданного направления м. д. с. составить систему уравнений по законам Кирхгофа.
Схематические изображения магнитопроводов с размещением намагничивающих катушек, способа их намотки на сердечник и положительных направлений токов в них приведены на рис. 4.1—4.20.
l1 = 48 см
S
1 = 12,1 см
2l2 = 16 см
S
2 = 12,9 см
2w
2 = 120
I
2 = 1 A
l3 = 43 см
S
3 = 8,8 см
2w
3 = 520
w
4 = 200
I
4 = 0,5 A
Ф
2=Ф
3
I
3 — ?
Ф
1 — ?
0805tПо данным, помешенным в табл. 4.1, выполнить следующее:
1. Рассчитать магнитную цепь методом двух узлов и определить величины, указанные в крайнем справа столбце этой таблицы.
2. Для принятых в п. 1 положительных направлений магнитных потоков и заданного направления м. д. с. составить систему уравнений по законам Кирхгофа.
Схематические изображения магнитопроводов с размещением намагничивающих катушек, способа их намотки на сердечник и положительных направлений токов в них приведены на рис. 4.1—4.20.
l1 = 85 см
S
1 = 5,9 см
2w
1 = 150
I
1 = 1 A
l2 = 25 см
S
2 = 3,9 см
2I
2 = 1,1 A
l3 = 95 см
S
3 = 9,9 см
2w
4 = 60
I
4 = 0,5 A
w
2 — ?
Ф
3 — ?
0806tПо данным, помешенным в табл. 4.1, выполнить следующее:
1. Рассчитать магнитную цепь методом двух узлов и определить величины, указанные в крайнем справа столбце этой таблицы.
2. Для принятых в п. 1 положительных направлений магнитных потоков и заданного направления м. д. с. составить систему уравнений по законам Кирхгофа.
Схематические изображения магнитопроводов с размещением намагничивающих катушек, способа их намотки на сердечник и положительных направлений токов в них приведены на рис. 4.1—4.20.
l1 = 30 см
S
1 = 4,3 см
2w
1 = 200
I
1 = 0,15 A
l2 = 10 см
S
2 = 8 см
2w
2 = 300
l3 = 20 см
S
3 = 4,8 см
2w
3 = 100
I
3 = 0,35 A
w
4 = 50
I
4 = 0,35 A
Ф
2 = 0
I
2 — ?
Ф
1 — ?
0807tПо данным, помешенным в табл. 4.1, выполнить следующее:
1. Рассчитать магнитную цепь методом двух узлов и определить величины, указанные в крайнем справа столбце этой таблицы.
2. Для принятых в п. 1 положительных направлений магнитных потоков и заданного направления м. д. с. составить систему уравнений по законам Кирхгофа.
Схематические изображения магнитопроводов с размещением намагничивающих катушек, способа их намотки на сердечник и положительных направлений токов в них приведены на рис. 4.1—4.20.
l1 = 40 см
S
1 = 8 см
2w
1 = 420
I
1 = 0,25 A
l2 = 15 см
S
2 = 13 см
2w
2 = 125
I
2 = 0,2 A
l3 = 30 см
S
3 = 10 см
2w
3 = 975
w
4 = 50
I
4 = 0,1 A
Ф
3–Ф
1 = 20 мкВб
I
3 — ?
Ф
1 — ?
0808tПо данным, помешенным в табл. 4.1, выполнить следующее:
1. Рассчитать магнитную цепь методом двух узлов и определить величины, указанные в крайнем справа столбце этой таблицы.
2. Для принятых в п. 1 положительных направлений магнитных потоков и заданного направления м. д. с. составить систему уравнений по законам Кирхгофа.
Схематические изображения магнитопроводов с размещением намагничивающих катушек, способа их намотки на сердечник и положительных направлений токов в них приведены на рис. 4.1—4.20.
l1 = 48 см
S
1 = 15,6 см
2w
1 = 1000
I
1 = 0,2 A
l2 = 20 см
S
2 = 10,3 см
2l3 = 40 см
S
3 = 15 см
2w
3 = 800
I
3 = 0,25 A
w
4 = 250
I
4 = 0,2 A
lδ = 1 мм
Ф
2, Ф
3 — ?
0809tПо данным, помешенным в табл. 4.1, выполнить следующее:
1. Рассчитать магнитную цепь методом двух узлов и определить величины, указанные в крайнем справа столбце этой таблицы.
2. Для принятых в п. 1 положительных направлений магнитных потоков и заданного направления м. д. с. составить систему уравнений по законам Кирхгофа.
Схематические изображения магнитопроводов с размещением намагничивающих катушек, способа их намотки на сердечник и положительных направлений токов в них приведены на рис. 4.1—4.20.
l1 = 38 см
S
1 = 41 см
2w
1 = 250
I
1 = 0,3 A
l2 = 12 см
S
2 = 13,8 см
2I
2 = 0,3 A
l3 = 50 см
S
3 = 15,8 см
2w
4 = 125
I
4 = 0,6 A
Ф
2 = Ф
3
w
2, Ф
1 — ?
0810tПо данным, помешенным в табл. 4.1, выполнить следующее:
1. Рассчитать магнитную цепь методом двух узлов и определить величины, указанные в крайнем справа столбце этой таблицы.
2. Для принятых в п. 1 положительных направлений магнитных потоков и заданного направления м. д. с. составить систему уравнений по законам Кирхгофа.

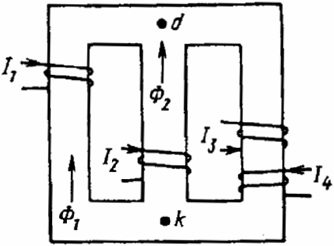

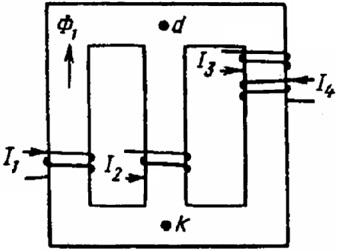

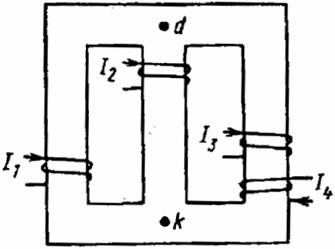

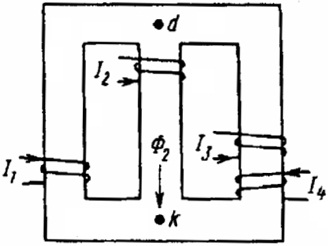

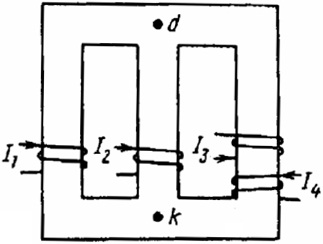

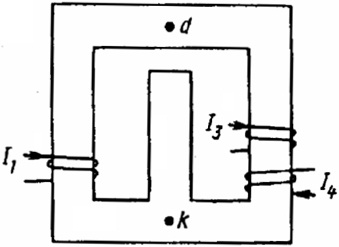

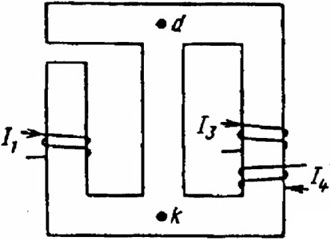

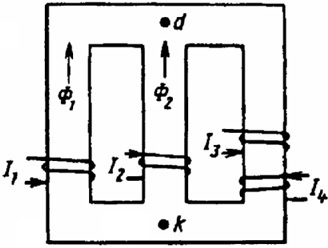

Схематические изображения магнитопроводов с размещением намагничивающих катушек, способа их намотки на сердечник и положительных направлений токов в них приведены на рис. 4.1—4.20.
l1 = 18 см
S
1 = 3,7 см
2w
1 = 860
I
1 = 0,25 A
l2 = 10 см
S
2 = 4,8 см
2I
2 = 0,1 A
l3 = 23 см
S
3 = 4,5 см
2w
3 = 70
I
3 = 1 A
w
4 = 60
I
4 = 0,5 A
Ф
2 = 0
w
2, Ф
2 — ?
0811tПо данным, помешенным в табл. 4.1, выполнить следующее:
1. Рассчитать магнитную цепь методом двух узлов и определить величины, указанные в крайнем справа столбце этой таблицы.
2. Для принятых в п. 1 положительных направлений магнитных потоков и заданного направления м. д. с. составить систему уравнений по законам Кирхгофа.
Схематические изображения магнитопроводов с размещением намагничивающих катушек, способа их намотки на сердечник и положительных направлений токов в них приведены на рис. 4.1—4.20.
l1 = 63 см
S
1 = 66,5 см
2w
1 = 650
I
1 = 0,4 A
l2 = 21 см
S
2 = 84 см
2l3 = 65 см
S
3 = 65 см
2w
3 = 100
I
3 = 1,15 A
w
4 = 50
I
4 = 2,3 A
lδ = 1,25 мм
Ф
2 — ?
Ф
3 — ?
0812tПо данным, помешенным в табл. 4.1, выполнить следующее:
1. Рассчитать магнитную цепь методом двух узлов и определить величины, указанные в крайнем справа столбце этой таблицы.
2. Для принятых в п. 1 положительных направлений магнитных потоков и заданного направления м. д. с. составить систему уравнений по законам Кирхгофа.
Схематические изображения магнитопроводов с размещением намагничивающих катушек, способа их намотки на сердечник и положительных направлений токов в них приведены на рис. 4.1—4.20.
l1 = 14 см
S
1 = 2,07 см
2w
1 = 100
l2 = 5 см
S
2 = 1,03 см
2w
2 = 100
I
2 = 0,2 A
l3 = 10 см
S
3 = 1,14 см
2w
3 = 300
I
3 = 0,05 A
w
4 = 46
I
4 = 0,1 A
Ф
1 = 25·10
–5 Вб
I
1, Ф
2 — ?
0813tПо данным, помешенным в табл. 4.1, выполнить следующее:
1. Рассчитать магнитную цепь методом двух узлов и определить величины, указанные в крайнем справа столбце этой таблицы.
2. Для принятых в п. 1 положительных направлений магнитных потоков и заданного направления м. д. с. составить систему уравнений по законам Кирхгофа.
Схематические изображения магнитопроводов с размещением намагничивающих катушек, способа их намотки на сердечник и положительных направлений токов в них приведены на рис. 4.1—4.20.
l1 = 20 см
S
1 = 5 см
2w
1 = 200
I
1 = 0,125 A
l2 = 10 см
S
2 = 5 см
2I
2 = 0,2 A
l3 = 30 см
S
3 = 10 см
2w
4 = 100
I
4 = 0,25 A
Ф
1 = Ф
2
w
2, Ф
1 — ?
0814tПо данным, помешенным в табл. 4.1, выполнить следующее:
1. Рассчитать магнитную цепь методом двух узлов и определить величины, указанные в крайнем справа столбце этой таблицы.
2. Для принятых в п. 1 положительных направлений магнитных потоков и заданного направления м. д. с. составить систему уравнений по законам Кирхгофа.
Схематические изображения магнитопроводов с размещением намагничивающих катушек, способа их намотки на сердечник и положительных направлений токов в них приведены на рис. 4.1—4.20.
l1 = 34 см
S
1 = 8,3 см
2w
1 = 290
I
1 = 0,5 A
l2 = 13 см
S
2 = 14,2 см
2w
2 = 155
I
2 = 0,2 A
l3 = 31 см
S
3 = 6,8 см
2w
3 = 2000
w
4 = 200
I
4 = 0,1 A
Ф
3 = 98·10
–5 Вб
I
3, Ф
2 — ?
0815tПо данным, помешенным в табл. 4.1, выполнить следующее:
1. Рассчитать магнитную цепь методом двух узлов и определить величины, указанные в крайнем справа столбце этой таблицы.
2. Для принятых в п. 1 положительных направлений магнитных потоков и заданного направления м. д. с. составить систему уравнений по законам Кирхгофа.
Схематические изображения магнитопроводов с размещением намагничивающих катушек, способа их намотки на сердечник и положительных направлений токов в них приведены на рис. 4.1—4.20.
l1 = 32 см
S
1 = 4,06 см
2w
1 = 76
I
1 = 0,25 A
l2 = 14 см
S
2 = 8,3 см
2w
2 = 275
l3 = 35 см
S
3 = 10,4 см
2w
3 = 500
I
3 = 0,1 A
w
4 = 150
I
4 = 0,2 A
Ф
2–Ф
1=20
I
2 — ?
Ф
3 — ?
0816tПо данным, помешенным в табл. 4.1, выполнить следующее:
1. Рассчитать магнитную цепь методом двух узлов и определить величины, указанные в крайнем справа столбце этой таблицы.
2. Для принятых в п. 1 положительных направлений магнитных потоков и заданного направления м. д. с. составить систему уравнений по законам Кирхгофа.
Схематические изображения магнитопроводов с размещением намагничивающих катушек, способа их намотки на сердечник и положительных направлений токов в них приведены на рис. 4.1—4.20.
l1 = 20 см
S
1 = 4 см
2w
1 = 100
I
1 = 0,3 A
l2 = 10 см
S
2 = 8 см
2w
2 = 300
l3 = 30 см
S
3 = 5,6 см
2w
3 = 150
I
3 = 0,21 A
w
4 = 50
I
4 = 0,42 A
Ф
2 = 0
I
2 — ?
Ф
3 — ?
0817tПо данным, помешенным в табл. 4.1, выполнить следующее:
1. Рассчитать магнитную цепь методом двух узлов и определить величины, указанные в крайнем справа столбце этой таблицы.
2. Для принятых в п. 1 положительных направлений магнитных потоков и заданного направления м. д. с. составить систему уравнений по законам Кирхгофа.
Схематические изображения магнитопроводов с размещением намагничивающих катушек, способа их намотки на сердечник и положительных направлений токов в них приведены на рис. 4.1—4.20.
l1 = 33,5 см
S
1 = 7,6 см
2w
1 = 500
I
1 = 0,21 A
l2 = 12 см
S
2 = 12 см
2w
2 = 400
I
2 = 0,05 A
l3 = 45 см
S
3 = 11,3 см
2w
3 = 975
I
3 = 0 A
w
4 = 20
I
4 = 0,5 A
Ф
3–Ф
1 = 20 мкВб
I
3 — ?
Ф
1 — ? I
3 — ?
Ф
1 — ?
0818tПо данным, помешенным в табл. 4.1, выполнить следующее:
1. Рассчитать магнитную цепь методом двух узлов и определить величины, указанные в крайнем справа столбце этой таблицы.
2. Для принятых в п. 1 положительных направлений магнитных потоков и заданного направления м. д. с. составить систему уравнений по законам Кирхгофа.
Схематические изображения магнитопроводов с размещением намагничивающих катушек, способа их намотки на сердечник и положительных направлений токов в них приведены на рис. 4.1—4.20.
l1 = 45 см
S
1 = 44 см
2w
1 = 100
I
1 = 0,5 A
l2 = 15 см
S
2 = 14,2 см
2I
2 = 0,3 A
l3 = 35 см
S
3 = 13,7 см
2w
4 = 100
I
4 = 1 A
Ф
2 = Ф
3
w
2 — ?
Ф
1 — ?
0819tПо данным, помешенным в табл. 4.1, выполнить следующее:
1. Рассчитать магнитную цепь методом двух узлов и определить величины, указанные в крайнем справа столбце этой таблицы.
2. Для принятых в п. 1 положительных направлений магнитных потоков и заданного направления м. д. с. составить систему уравнений по законам Кирхгофа.
Схематические изображения магнитопроводов с размещением намагничивающих катушек, способа их намотки на сердечник и положительных направлений токов в них приведены на рис. 4.1—4.20.
l1 = 20 см
S
1 = 3,9 см
2w
1 = 215
I
1 = 1 A
l2 = 10 см
S
2 = 4,8 см
2I
2 = 0,1 A
l3 = 26 см
S
3 = 4,6 см
2w
3 = 400
I
3 = 0,2 A
w
4 = 200
I
4 = 0,1 A
Ф
2 = 0
w
2, Ф
3 — ?
0820tПо данным, помешенным в табл. 4.1, выполнить следующее:
1. Рассчитать магнитную цепь методом двух узлов и определить величины, указанные в крайнем справа столбце этой таблицы.
2. Для принятых в п. 1 положительных направлений магнитных потоков и заданного направления м. д. с. составить систему уравнений по законам Кирхгофа.
Схематические изображения магнитопроводов с размещением намагничивающих катушек, способа их намотки на сердечник и положительных направлений токов в них приведены на рис. 4.1—4.20.
l1 = 40 см
S
1 = 3 см
2w
1 = 200
I
1 = 0,2 A
l2 = 12 см
S
2 = 5 см
2w
2 = 390
l3 = 40 см
S
3 = 8 см
2w
4 = 200
I
4 = 0,1 A
Ф
2–Ф
1 = 20 мкВб
I
2 — ?
Ф
2 — ?
0821tПо данным, помешенным в табл. 4.1, выполнить следующее:
1. Рассчитать магнитную цепь методом двух узлов и определить величины, указанные в крайнем справа столбце этой таблицы.
2. Для принятых в п. 1 положительных направлений магнитных потоков и заданного направления м. д. с. составить систему уравнений по законам Кирхгофа.
Схематические изображения магнитопроводов с размещением намагничивающих катушек, способа их намотки на сердечник и положительных направлений токов в них приведены на рис. 4.1—4.20.
l1 = 25 см
S
1 = 3,8 см
2w
1 = 76
l2 = 12 см
S
2 = 7,6 см
2w
2 = 275
l3 = 32 см
S
3 = 10,1 см
2w
3 = 100
I
3 = 0,5 A
w
4 = 120
I
4 = 0,25 A
Ф
2–Ф
1=20
I
2 — ?
Ф
1 — ?
0822tПо данным, помешенным в табл. 4.1, выполнить следующее:
1. Рассчитать магнитную цепь методом двух узлов и определить величины, указанные в крайнем справа столбце этой таблицы.
2. Для принятых в п. 1 положительных направлений магнитных потоков и заданного направления м. д. с. составить систему уравнений по законам Кирхгофа.
Схематические изображения магнитопроводов с размещением намагничивающих катушек, способа их намотки на сердечник и положительных направлений токов в них приведены на рис. 4.1—4.20.
l1 = 85 см
S
1 = 100 см
2w
1 = 2000
I
1 = 0,1 A
l2 = 33 см
S
2 = 200 см
2w
2 = 500
I
2 = 0,7 A
l3 = 85 см
S
3 = 100 см
2w
4 = 500
I
4 = 0,2 A
lδ = 0,52 мм
Ф
1, Ф
2 — ?
0823tПо данным, помешенным в табл. 4.1, выполнить следующее:
1. Рассчитать магнитную цепь методом двух узлов и определить величины, указанные в крайнем справа столбце этой таблицы.
2. Для принятых в п. 1 положительных направлений магнитных потоков и заданного направления м. д. с. составить систему уравнений по законам Кирхгофа.
Схематические изображения магнитопроводов с размещением намагничивающих катушек, способа их намотки на сердечник и положительных направлений токов в них приведены на рис. 4.1—4.20.
l1 = 45 см
S
1 = 12 см
2l2 = 15 см
S
2 = 12 см
2w
2 = 350
I
2 = 0,4 A
l3 = 45 см
S
3 = 9 см
2w
3 = 520
w
4 = 400
I
4 = 0,2 A
Ф
2=Ф
3
I
3 — ?
Ф
3 — ?
