17160
Цепь, содержащая последовательно соединенные конденсатор и катушку с активным сопротивлением, подключена к источнику гармонического напряжения, частоту которого можно менять, не изменяя амплитуды напряжения. При частотах ω₁ и ω₂ амплитуды тока оказались в n раз меньше резонансной амплитуды. Найти: а) резонансную частоту; б) добротность цепи.

60129
Является ли источник тока источником электрических зарядов в цепи? Объяснить.

60497
Определить э.д.с. источника тока в цепи, схема которой представлена на рисунке, если R₁ = 2 Ом, R₂ = 3 Ом, R₃ = 4 Ом, I₃ = 0,75 А (ток идет слева направо). Найти токи I₁ и I₂.

11325

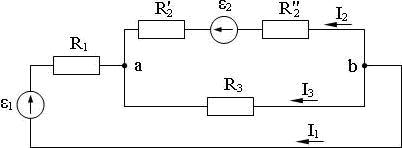

Для схемы постоянного тока и ее параметров необходимо: а) Рассчитать токи всех ветвей и показать на схеме их направления. б) Проверить 1-й закон Кирхгофа. в) Определить режимы работы источников и проверить решение по балансу мощностей. ε₁ = 40 B; ε₂ = 20 B; R₁ = 80 Ом; R'₂ = 40 Ом; R"₂ = 10 Ом; R₃ = 25 Ом.

11328
Для схемы постоянного тока и ее параметров необходимо: а) Рассчитать токи всех ветвей и показать на схеме их направления. б) Проверить 1-й закон Кирхгофа. в) Определить режимы работы источников и проверить решение по балансу мощностей. ε₁ = 150 B; ε₂ = 80 B; R₁ = 60 Ом; R'₂ = 50 Ом; R"₂ = 25 Ом; R₃ = 100 Ом.

11357

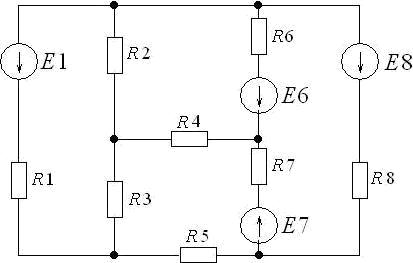

Для электрической схемы определить наиболее рациональным методом токи в ветвях, напряжение на каждом элементе, мощность элементов и приемника в целом, режимы работы источников, их мощность, ток в одной из ветвей, пользуясь методом эквивалентного генератора. Параметры элементов схемы следующие: Е₁ = 30 В; E₆ = 0 В; E₇ = 0 В; Е₈ = 20 В; R₁ = 2,0 Ом; R₂ = 0 Ом; R₃ = 1,8 Ом; R₄ = ∞ Ом; R₅ = 1,0 Ом; R₆ = 0 Ом; R₇ = 1,2 Ом; R₈ = 1,6 Ом.

14825
Переменный конденсатор соединен с источником постоянной ЭДС. Подвижные пластины вводят так, что площадь перекрытия пластин S~t². При этом в цепи течет ток I~tⁿ. Найти значение "n".

21064
Определите величины токов во всех участках цепи (рис. 16.15), если ε₁ = 24 В, ε₂ = 18 В, r₁ = 0,2 Ом, r₂ = 0,5 Ом, R₁ = 20 Ом, R₂ = R₃ = 2,0 Ом. Чему равна работа, совершенная источниками за промежуток времени Δt = 0,1 с?

23246
Для электрической схемы определить наиболее рациональным методом токи в ветвях, напряжение на каждом элементе, мощность элементов и приемника в целом, режимы работы источников, их мощность, ток в одной из ветвей, пользуясь методом эквивалентного генератора. Параметры элементов схемы следующие:
Е₁ = 35 В; E₆ = 0 В; E₇ = 0 В; Е₈ = 20 В; R₁ = 1,6 Ом; R₂ = 0 Ом; R₃ = 2,0 Ом; R₄ = ∞ Ом; R₅ = 1,2 Ом; R₆ = 0 Ом; R₇ = 1,0 Ом; R₈ = 1,8 Ом.

24502
Через какое время t после выключения источника ЭДС в электрической цепи, состоящей из соленоида с индуктивностью L = 1,0 Гн и сопротивлением R = 10 Ом, установится ток, равный половине начального?

AJHel
Воссоздать схему соответственно одному из графов, приведенных на рис. 1.19. Граф и типы элементов выбирают из табл. 1.4 по назначенному варианту. Параметры элементов имеют такие значения:
R1 = (n+m) = (0+9) = 9 Ом;
R2 = n = 0 Ом;
R3 = m = 9 Ом;
R4 = (m+0,5n) = (9+0,5·0) = 9 Ом;
R5 = (0,25n+m) = (0,25·0+2·9) = 18 Ом;
R6 = ∞;
R7=0;
E = n = 0 B;
J = 0,25m = 0,25·9 = 2,25 A.
Необходимо:
1. Определить эквивалентное сопротивление цепи в постоянном режиме относительно зажимов идеального источника напряжения, считая задающий ток идеального источника тока равным нулю.
2. Определить эквивалентное сопротивление цепи в постоянном режиме относительно зажимов идеального источника тока, считая задающее напряжение идеального источника напряжения равным нулю.

AJIel
Воссоздать схему соответственно одному из графов, приведенных на рис. 1.19. Граф и типы элементов выбирают из табл. 1.4 по назначенному варианту. Параметры элементов имеют такие значения:
R1 = (n+m) = (1+8) = 9 Ом;
R2 = n = 1 Ом;
R3 = m = 8 Ом;
R4 = (m+0,5n) = (8+0,5·1) = 8,5 Ом;
R5 = (0,25n+m) = (0,25·1+2·8) = 16,25 Ом;
R6 = ∞;
R7=0;
E = n = 1 B;
J = 0,25m = 0,25·8 = 2 A.
Необходимо:
1. Определить эквивалентное сопротивление цепи в постоянном режиме относительно зажимов идеального источника напряжения, считая задающий ток идеального источника тока равным нулю.
2. Определить эквивалентное сопротивление цепи в постоянном режиме относительно зажимов идеального источника тока, считая задающее напряжение идеального источника напряжения равным нулю.

AJJel
Воссоздать схему соответственно одному из графов, приведенных на рис. 1.19. Граф и типы элементов выбирают из табл. 1.4 по назначенному варианту. Параметры элементов имеют такие значения:
R1 = (n+m) = (1+9) = 10 Ом;
R2 = n = 1 Ом;
R3 = m = 9 Ом;
R4 = (m+0,5n) = (9+0,5·1) = 9,5 Ом;
R5 = (0,25n+m) = (0,25·1+2·9) = 18,25 Ом;
R6 = ∞;
R7=0;
E = n = 1 B;
J = 0,25m = 0,25·9 = 2,25 A.
Необходимо:
1. Определить эквивалентное сопротивление цепи в постоянном режиме относительно зажимов идеального источника напряжения, считая задающий ток идеального источника тока равным нулю.
2. Определить эквивалентное сопротивление цепи в постоянном режиме относительно зажимов идеального источника тока, считая задающее напряжение идеального источника напряжения равным нулю.

AJKel
Воссоздать схему соответственно одному из графов, приведенных на рис. 1.19. Граф и типы элементов выбирают из табл. 1.4 по назначенному варианту. Параметры элементов имеют такие значения:
R1 = (n+m) = (2+3) = 5 Ом;
R2 = n = 2 Ом;
R3 = m = 3 Ом;
R4 = (m+0,5n) = (3+0,5·2) = 4 Ом;
R5 = (0,25n+m) = (0,25·2+2·3) = 6,5 Ом;
R6 = ∞;
R7=0;
E = n = 2 B;
J = 0,25m = 0,25·3 = 0,75 A.
Необходимо:
1. Определить эквивалентное сопротивление цепи в постоянном режиме относительно зажимов идеального источника напряжения, считая задающий ток идеального источника тока равным нулю.
2. Определить эквивалентное сопротивление цепи в постоянном режиме относительно зажимов идеального источника тока, считая задающее напряжение идеального источника напряжения равным нулю.

AJLel
Методом наложения найти ток, протекающий через источник напряжения и напряжение на зажимах источника тока в цепи, которая была составлена в задаче 1.4. R1 = 9 Ом; E = 0 B; J = 2,25 A.

AJMel
Методом наложения найти ток, протекающий через источник напряжения и напряжение на зажимах источника тока в цепи, которая была составлена в задаче 1.4. R2 = 1 Ом; R3 = 8 Ом; R4 = 8,5 Ом; Rb = 5,7921 Ом; RЕ = 4,8115 Ом; E = 1 B; J = 2 A.

AJNel
Методом наложения найти ток, протекающий через источник напряжения и напряжение на зажимах источника тока в цепи, которая была составлена в задаче 1.4. R1 = 10 Ом; R2 = 1 Ом; R3 = 9 Ом; R4 = 9,5 Ом; R5 = 18,25 Ом; E = 1 B; J = 2,25 A.

AJOel
Методом наложения найти ток, протекающий через источник напряжения и напряжение на зажимах источника тока в цепи, которая была составлена в задаче 1.4. R1 = 5 Ом; R2 = 2 Ом; R3 = 3 Ом; R4 = 4 Ом; R5 = 6,5 Ом; Ra = 7,83 Ом; E = 2 B; J = 0,75 A.

0111t
В цепи ЭДС источников питания равны Е₁, Е₂, Е₃, сопротивления в активных ветвях R₁, R₂, R₃. Определить: а) сопротивление в пассивной ветви R₄, при котором ток в ветви с ЭДС Е₁ становится равным нулю; б) токи в остальных ветвях цепи.
Е₁ = 100 В; Е₂ = 120 В; Е₃ = 130 В; R₁ = 10 Ом; R₂ = 4 Ом; R₃ = 5 Ом; І₁ = 0 А.

0113t
В цепи ЭДС источников питания равны Е₁, Е₂, Е₃, сопротивления в активных ветвях R₁, R₂, R₃. Определить: а) сопротивление в пассивной ветви R₄, при котором ток в ветви с ЭДС Е₁ становится равным нулю; б) токи в остальных ветвях цепи.
Е₁ = 100 В; Е₂ = 130 В; Е₃ = 140 В; R₁ = 10 Ом; R₂ = 4 Ом; R₃ = 5 Ом; І₁ = 0 А.

0115t
В цепи ЭДС источников питания равны Е₁, Е₂, Е₃, сопротивления в активных ветвях R₁, R₂, R₃. Определить: а) сопротивление в пассивной ветви R₄, при котором ток в ветви с ЭДС Е₁ становится равным нулю; б) токи в остальных ветвях цепи.
Е₁ = 120 В; Е₂ = 130 В; Е₃ = 155 В; R₁ = 10 Ом; R₂ = 4 Ом; R₃ = 5 Ом; І₁ = 0 А.

0116t
В цепи ЭДС источников питания равны Е₁, Е₂, Е₃, сопротивления в активных ветвях R₁, R₂, R₃. Определить: а) сопротивление в пассивной ветви R₄, при котором ток в ветви с ЭДС Е₁ становится равным нулю; б) токи в остальных ветвях цепи.
Е₁ = 120 В; Е₂ = 145 В; Е₃ = 130 В; R₁ = 10 Ом; R₂ = 5 Ом; R₃ = 6 Ом; І₁ = 0 А.

0118t
В цепи ЭДС источников питания равны Е₁, Е₂, Е₃, сопротивления в активных ветвях R₁, R₂, R₃. Определить: а) сопротивление в пассивной ветви R₄, при котором ток в ветви с ЭДС Е₁ становится равным нулю; б) токи в остальных ветвях цепи.
Е₁ = 130 В; Е₂ = 155 В; Е₃ = 140 В; R₁ = 10 Ом; R₂ = 5 Ом; R₃ = 6 Ом; І₁ = 0 А.

0119t
В цепи ЭДС источников питания равны Е₁, Е₂, Е₃, сопротивления в активных ветвях R₁, R₂, R₃. Определить: а) сопротивление в пассивной ветви R₄, при котором ток в ветви с ЭДС Е₁ становится равным нулю; б) токи в остальных ветвях цепи.
Е₁ = 140 В; Е₂ = 150 В; Е₃ = 160 В; R₁ = 10 Ом; R₂ = 5 Ом; R₃ = 6 Ом; І₁ = 0 А.

0120t
В цепи ЭДС источников питания равны Е₁, Е₂, Е₃, сопротивления в активных ветвях R₁, R₂, R₃. Определить: а) сопротивление в пассивной ветви R₄, при котором ток в ветви с ЭДС Е₁ становится равным нулю; б) токи в остальных ветвях цепи.
Е₁ = 140 В; Е₂ = 165 В; Е₃ = 150 В; R₁ = 10 Ом; R₂ = 5 Ом; R₃ = 6 Ом; І₁ = 0 А.
