внутреннее сопротивление источника пренебрежимо мало
60386Найти разность потенциалов φ
1 – φ
2 между точками 1 и 2 схемы, если R
1 = 10 Ом, R
2 = 20 Ом, ε
1 = 5 В, ε
2 = 2 В. Внутренние сопротивления источника тока пренебрежимо малы.

11747Три источника тока с ЭДС ε
1 = 11 В, ε
2 = 4 В и ε
3 = 6 В и три реостата с сопротивлениями R
1 = 5 Ом, R
2 = 10 Ом и R
3 = 2 Ом соединены, как показано на рисунке. Определить силы токов I в реостатах. Внутреннее сопротивление источника тока пренебрежимо мало.

13267Три сопротивления R
1 = 6 Ом, R
2 = 8 Ом и R
3 = 2 Ом, а так же два источника тока с ЭДС ε
1 = 3 В и ε
2 = 1 В соединены, как показано на рис. 16.21. Внутренние сопротивления источников пренебрежимо малы. Определите: 1) величины токов в отдельных сопротивлениях; 2) тепловую мощность, которая выделяется на сопротивлении R
1.

13584В приведенной на рис. схеме E
1 = 1,5 B, E
2 = 3,7 В, R
1 = 10 Ом, R
2 = 20 Ом, R = 5 Ом. Внутренние сопротивление источников тока пренебрежимо малы. Найти разность потенциалов φ
A – φ
B между точками A и В.

13585В приведенной на рисунке схеме известны Е
1 , E
2, R
1 и R
2. Внутренние сопротивление источников пренебрежимо малы. При каком сопротивлении R выделяющаяся на нем тепловая мощность будет максимальной? Чему она равна?

14146Найти значение и направление тока через сопротивление R (см. рисунок), если ε
1 = 0,5 В, ε
2 = 2,5 В, R
1 = 20 Ом, R
2 = 40 Ом, R = 42 Ом. Внутренние сопротивления источников пренебрежимо малы.

14154
К источнику тока (ξ = 0,5 В) присоединены два металлических стержня, расположенные параллельно друг другу на расстояние l = 20 см в горизонтальной плоскости. Стержни находятся в однородном магнитном поле (B = 1,5 Тл), направленном вертикально. По стержням под действием сил поля скользит со скоростью 0,5 м/с прямолинейный провод сопротивлением R = 0,02 Ом. Определить мощность, расходуемую на движение провода. Сопротивления стержней и внутреннее сопротивление источника тока считать пренебрежимо малыми.
16461В схеме (рис. 3.4) ЭДС источников ε
1 = 1,5 В, ε
2 = 2,0 В, ε
3 = 2,5 В и сопротивления R
1 = 10 Ом, R
2 = 20 Ом, R
3 = 30 Ом. Внутренние сопротивления источников пренебрежимо малы. Определите: 1) ток через сопротивление R
1; 2) тепловую мощность, которая выделяется на сопротивлении R
2.

18317Найдите разность потенциалов φ
А–φ
В между обкладками конденсатора С схемы (рис. 3.22), если ЭДС источников ε
1 = 4 В, ε
2 = 1 В и сопротивления R
1 = 10 Ом, R
2 = 20 Ом, R
3 = 30 Ом. Внутренние сопротивления источников пренебрежимо малы.

21148В схеме на рис. 3 ЭДС источников тока ε
1 = 1,0 В, ε
2 = 2,5 В, сопротивления R
1 = 10 Ом, R
2 = 20 Ом. Внутренние сопротивления источников пренебрежимо малы. Найти разность потенциалов Δφ между обкладками A и B конденсатора С.

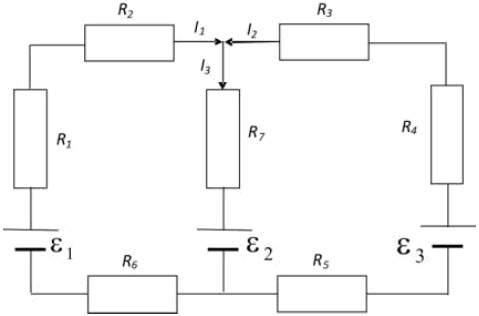

21422В схеме, изображенной на рисунке, ε
1 = 10 В, ε
2 = 20 В, ε
3 = 30 В, R
1 = 1 Ом, R
2 = 2 Ом, R
3 = 3 Ом, R
4 = 4 Ом, R
5 = 5 Ом, R
6 = 6 Ом, R
7 = 7 Ом. Внутреннее сопротивление источников тока пренебрежимо мало. Найти силы тока I
1, I
2 и I
3.

21534Найти разность потенциалов φ
1 – φ
2 между точками 1 и 2 схемы, если R
1 = 10 Ом, R
2 = 20 Ом, ε
1 = 5 В и ε
2 = 2 В. Внутренние сопротивления источников тока пренебрежимо малы.

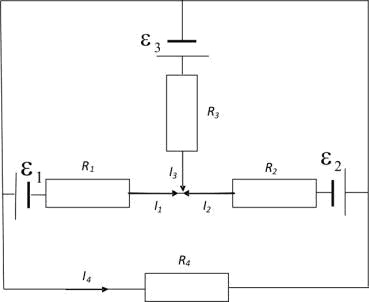

21794В схеме, изображенной на рисунке, ε
1 = 1 В, ε
2 = 2 в, ε
3 = 3 В, R
1 = 100 Ом, R
2 = 200 Ом, R
3 = 300 Ом, R
4 = 400 Ом. Внутреннее сопротивление источников тока пренебрежимо мало. Найти силы тока I
1, I
2, , I
3 и I
4, текущие через сопротивления.

22173Найдите значение и направление тока через резистор сопротивлением R в схеме, если ε
1 = 1,5 В, ε
2 = 3,7 В, R
1 = 10 Ом, R
2 = 20 Ом, R = 5,0 Ом. Внутренние сопротивления источников тока пренебрежимо малы.

23311В схеме ε
1 = 1,5 В, ε
2 = 2,0 В, ε
3 = 2,5 В, R
1 = 10 Ом, R
2 = 20 Ом, R
3 = 30 Ом. Внутренние сопротивления источников пренебрежимо малы. Найти:
а) ток через резистор с сопротивлением R
1;
б) разность потенциалов φ
A – φ
B между точками A и В.

24069Определить силы токов на участках цепи, выделяемую в цепи за десять секунд теплоту и заряд на обкладках конденсатора. Внутренние сопротивления источников тока пренебрежимо малы. R
1 = 8 Ом, R
2 = 20 Ом, R
3 = 5 Ом, C = 4 мкФ, ε
1 = 6 В, ε
2 = 11 В.

24070Определить силы токов на участках цепи, выделяемую в цепи за десять секунд теплоту и заряд на обкладках конденсатора. Внутренние сопротивления источников тока пренебрежимо малы. R
1 = 10 Ом, R
2 = 22 Ом, R
3 = 25 Ом, C = 1,2 мкФ, ε
1 = 8 В, ε
2 = 12 В.

24973Параллельно соединенные катушку индуктивности L и резистор сопротивления R присоединили через ключ к источнику с ЭДС ε и внутренним сопротивлением r. В начальный момент ключ К разомкнут и тока в цепи нет. Какой заряд q пройдет через резистор после замыкания ключа? Сопротивление катушки пренебрежимо мало.

24982
Генератор переменного тока с действующим значением ЭДС ε = 220 В и внутренним сопротивлением r = 10 Ом подключен через трансформатор к нагрузочному сопротивлению R = 1,0 Ом. Определите, при каком коэффициенте трансформации k в нагрузке будет выделяться наибольшая мощность Pмакс, найдите также значение Pмакс. Рассеяние магнитного потока в ярме трансформатора и потери энергии в его первичной обмотке пренебрежимо малы.
