10729

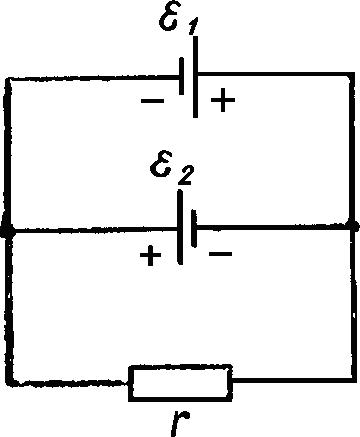

Два источника тока E₁ = 14 В с внутренним сопротивлением r₁ = 2 Ом и E₂ = 6 В с внутренним сопротивлением r₂ = 4 Ом, а также реостат r = 10 Ом соединены, как показано на рисунке. Определить силы тока в реостате и о источниках тока.

10732
Сопротивление r = 4 Ом подключено к двум параллельно соединенным источникам тока с э. д. с. ε₁ = 2,2 B и ε₂ = 1,4 B и внутренним сопротивлением r₁ = 0,6 Ом и r₂ = 0,4 Ом. Определить силу тока в сопротивлении r и напряжение на зажимах второго источника тока.

20059
Два одинаковых источника тока соединены в одном случае последовательно, в другом — параллельно и замкнуты на внешнее сопротивление 1 Ом. При каком внутреннем сопротивлении источника сила тока во внешней цепи будет в обоих случаях одинаковой?

60462
В цепи внутреннее сопротивление источников тока r₁ = 1,5 Ом, r₂ = 0,5 Ом, э.д.с. ε₁ = 50 В, ε₂ = 10 В. Найти сопротивление R₁, при котором сила тока в сопротивлении R₀ равна нулю.

60483
Два источника тока э.д.с. 4 и 6 В и одинаковыми внутренними сопротивлениями 4 Ом включены параллельно с резистором сопротивлением 40 Ом. Определить силы токов, идущих через резистор и элементы.

60518
Внутреннее сопротивление гальванометра R_a = 680 Ом. Как и какое сопротивление нужно подключить к нему, чтобы можно было измерить ток силой 2,5 А? Шкала гальванометра рассчитана на 300 мкА.

26393
Если источник тока замкнуть на сопротивление 8 Ом, ток в цепи 4 А. При нагрузке 6 Ом ток в цепи равен 5 А. Найдите внутреннее сопротивление и электродвижущую силу ЭДС источника тока.

12030
Источник тока, эдс которого ε и внутреннее сопротивление r, замкнут на внешнее сопротивление. Наибольшая мощность во внешней цепи Р_max = 9 Вт. Сила тока, соответствующая этой мощности, I = 3 А. Найти ε и r.

12215
Два источника тока ε₁ = 12 В с внутренним сопротивлением r₁ = 4 Ом и ε₂ = 8 В с внутренним сопротивлением r₂ = 2 Ом, а также реостат r = 20 Ом соединены, как показано на рисунке. Определить силы тока в реостате и в источниках тока.

12327
Определить разность потенциалов между точками А и В, если ε₁ = 8 В, ε₂ = 6 В, R₁ = 4 Ом, R₂ = 6 Ом, R₃ = 8 Ом. Внутренними сопротивлениями источников тока пренебречь.

12639
Два источника тока: ε₁ = 14 В с внутренним сопротивлением r₁ = 2 Ом и ε₂ = 6 В с внутренним сопротивлением r₂ = 4 Ом соединены, как это показано на рисунке. Определить силы токов в реостате и источниках тока. Сопротивление реостата R = 100 Ом.

13182
К источнику тока с внутренним сопротивлением 0,2 Ом подключены последовательно 3 резистора с сопротивлениями R₁ = 20 Ом, R₂ = 10 Ом, R₃ = 100 Ом. Определить изменение мощности электрического тока в резисторе R₂, если резистор R₃ охладить на 100 градусов. Температурный коэффициент сопротивления 6·10^–3 1/Кл.

14655
n одинаковых источников тока с внутренним сопротивлением r сначала соединяют в батарею параллельно, а затем — последовательно и замыкают на внешнее сопротивление R, при котором сила тока в обоих случаях одинакова. Найти величину сопротивления R.

16380
Два источника с ЭДС ε₁ = 30 B, ε₂ = 16 B и внутренними сопротивлениями r₁ = 1,0 Ом и r₂ = 2,0 Ом включены параллельно сопротивлению с R = 25 Ом (рис.3.11). Определите: 1) величины токов во всех ветвях; 2) мощность, потребляемую нагрузкой.

16485
Два источника тока с ε₁ = 8 В, ε₂ = 6 В с внутренними сопротивлениями r₁ = 2,0 Ом и r₂ = 1,0 Ом и реостат с R = 10 Ом соединены, как показано на рис. 3.9. Определите: 1) силу тока, текущего через реостат; 2) работу, совершенную двумя источниками за промежуток времени Δt = 0,1 с.

16560
Определите силу токов, протекающих через сопротивления и через источники. Внутреннее сопротивление источников не учитывать. Рис. 10. ε₁ = 40 В, ε₂ = 30 В, ε₃ = 10 В, R₁ = 20 Ом, R₂ = 35 Ом, R₃ = 10 Ом.

17848
Соленоид представляет собой тонкостенный немагнитный цилиндр диаметром D = 30 мм и длиной L = 450 мм на поверхности которого плотно, виток к витку намотана тонкая проволока диаметром d = 0,5 мм и удельным сопротивлением ρ = 110·10^–6 Ом·м. Крайние витки проводника подключаются к источнику, ЭДС которого Е = 24 В и внутренне сопротивление r = 0,6 Ом. На соленоид одето замкнутое кольцо диаметром D_к = 10 см из одного витка той же проволоки, что и обмотка соленоида.
Определите:
- магнитный поток, пронизывающий кольцо при установившемся токе в цепи соленоида, заряд, протекающий по кольцу при размыкании цепи соленоида,
- ЭДС электромагнитной индукции, возникающей в кольце при условии, что время размыкания равно времени релаксации (t_р = L/R).
Запишите уравнение зависимости силы тока от времени при размыкании цепи соленоида в общем виде и с числовыми коэффициентами.

17849
Соленоид представляет собой тонкостенный немагнитный цилиндр диаметром D = 70 мм и длиной L = 840 мм на поверхности которого плотно, виток к витку намотана тонкая проволока диаметром d = 0,4 мм и удельным сопротивлением ρ = 1,6·10^–6 Ом·м. Крайние витки проводника подключаются к источнику, ЭДС которого Е = 110 В и внутренне сопротивление r = 15 Ом. На соленоид одето замкнутое кольцо диаметром D_к = 20 см из одного витка той же проволоки, что и обмотка соленоида.
Определите:
- магнитный поток, пронизывающий кольцо при установившемся токе в цепи соленоида, заряд, протекающий по кольцу при размыкании цепи соленоида,
- ЭДС электромагнитной индукции, возникающей в кольце при условии, что время размыкания равно времени релаксации (t_р = L/R).
Запишите уравнение зависимости силы тока от времени при размыкании цепи соленоида в общем виде и с числовыми коэффициентами.

17853
Соленоид представляет собой тонкостенный немагнитный цилиндр диаметром D = 60 мм и длиной L = 600 мм на поверхности которого плотно, виток к витку намотана тонкая проволока диаметром d = 0,5 мм и удельным сопротивлением ρ = 110·10^–6 Ом·м. Крайние витки проводника подключаются к источнику, ЭДС которого Е = 110 В и внутренне сопротивление r = 20 Ом. На соленоид одето замкнутое кольцо диаметром D_к = 25 см из одного витка той же проволоки, что и обмотка соленоида.
Определите:
- магнитный поток, пронизывающий кольцо при установившемся токе в цепи соленоида, заряд, протекающий по кольцу при размыкании цепи соленоида,
- ЭДС электромагнитной индукции, возникающей в кольце при условии, что время размыкания равно времени релаксации (t_р = L/R).
Запишите уравнение зависимости силы тока от времени при размыкании цепи соленоида в общем виде и с числовыми коэффициентами.

20687
Два источника ЭДС ε₁ = 2,0 В, ε₂ = 1,5 В с внутренними сопротивлениями r₁ = 0,5 Ом и r₂ = 0,4 Ом включены параллельно сопротивлению R = 2,0 Ом (рис.3.3). Определите силу тока через это сопротивление и работу, совершенную двумя источниками за промежуток времени Δt = 1,0 с.

21256
Найти силу тока I, идущего через второй источник в электрической цепи, изображенной на рисунке, если известны сопротивление R, электродвижущие силы, ε₁, ε₂ и внутренние сопротивления R₁, R₂ источников.

21289
Два источника тока: один с ЭДС 6 В и внутренним сопротивлением 0,2 Ом, другой с ЭДС 12 В и сопротивлением 0,4 Ом соединены одноименными полюсами. К точкам их соединения подключено сопротивление 10 Ом. Определить силы токов в каждом разветвлении.

21489
Необходимо измерить ток потребителя в пределах 20-25 А. Имеется микроамперметр с пределом измерения 200 мкА, внутренним сопротивлением 300 Ом и максимальным числом делений шкалы 100. Определить сопротивление шунта для расширения предела измерения до 30 А и найти относительную погрешность измерения на отметке 85 делений, если класс точности прибора 1,0.

21570
Найти к.п.д. источника тока с внутренним сопротивлением r = 0,5 Ом, если он работает на нагрузку с сопротивлением R = 4 Ом.

22361
Два источника тока: ε₁ = 14 В с внутренним сопротивлением r₁ = 4 Ом и ε₂ = 6 В с внутренним сопротивлением r₂ = 4 Ом, а также реостат r = 10 Ом соединены, как показано на рис. 3.5. Определить силы тока в реостате и источниках тока.

22774
Источник тока, имеющий электродвижущую силу 150 В и внутреннее сопротивления 0,4 Ом, питает током десять ламп сопротивлением по 240 Ом и пять ламп сопротивлением 145 Ом каждая. Лампы соединены параллельно, сопротивление подводящих проводов — 2,5 Ом. Найти напряжение, под которым находятся лампы.

0031t
В цепи внутреннее сопротивление источника питания равно R_вт, а напряжение между точками а и b при замкнутых выключателях U_ab. Построить кривые изменения напряжения U_ab и мощности потребителей Р в зависимости от тока I при: а) замкнутом выключателе В₁; б) замкнутых выключателях В₁, В₂; в) замкнутых выключателях В₁, В₂, В₃. Значение сопротивления R задано.
U_ab(∞) = 100 B; R = 8 Ом; R_вт = 0,5 Ом.

0032t
В цепи внутреннее сопротивление источника питания равно R_вт, а напряжение между точками а и b при замкнутых выключателях U_ab. Построить кривые изменения напряжения U_ab и мощности потребителей Р в зависимости от тока I при: а) замкнутом выключателе В₁; б) замкнутых выключателях В₁, В₂; в) замкнутых выключателях В₁, В₂, В₃. Значение сопротивления R задано.
U_ab0 = 110 B; R = 10 Ом; R_вт = 1 Ом.

0033t
В цепи внутреннее сопротивление источника питания равно R_вт, а напряжение между точками а и b при замкнутых выключателях U_ab. Построить кривые изменения напряжения U_ab и мощности потребителей Р в зависимости от тока I при: а) замкнутом выключателе В₁; б) замкнутых выключателях В₁, В₂; в) замкнутых выключателях В₁, В₂, В₃. Значение сопротивления R задано.
U_ab(∞) = 120 B; R = 12 Ом; R_вт = 0,5 Ом.

0034t
В цепи внутреннее сопротивление источника питания равно R_вт, а напряжение между точками а и b при замкнутых выключателях U_ab. Построить кривые изменения напряжения U_ab и мощности потребителей Р в зависимости от тока I при: а) замкнутом выключателе В₁; б) замкнутых выключателях В₁, В₂; в) замкнутых выключателях В₁, В₂, В₃. Значение сопротивления R задано.
U_ab(∞) = 80 B; R = 6 Ом; R_вт = 1 Ом.

0035t
В цепи внутреннее сопротивление источника питания равно R_вт, а напряжение между точками а и b при замкнутых выключателях U_ab. Построить кривые изменения напряжения U_ab и мощности потребителей Р в зависимости от тока I при: а) замкнутом выключателе В₁; б) замкнутых выключателях В₁, В₂; в) замкнутых выключателях В₁, В₂, В₃. Значение сопротивления R задано.
U_ab(∞) = 90 B; R = 8 Ом; R_вт = 0,8 Ом.

0036t
В цепи внутреннее сопротивление источника питания равно R_вт, а напряжение между точками а и b при замкнутых выключателях U_ab. Построить кривые изменения напряжения U_ab и мощности потребителей Р в зависимости от тока I при: а) замкнутом выключателе В₁; б) замкнутых выключателях В₁, В₂; в) замкнутых выключателях В₁, В₂, В₃. Значение сопротивления R задано.
U_ab(∞) = 100 B; R = 10 Ом; R_вт = 1 Ом.

0037t
В цепи внутреннее сопротивление источника питания равно R_вт, а напряжение между точками а и b при замкнутых выключателях U_ab. Построить кривые изменения напряжения U_ab и мощности потребителей Р в зависимости от тока I при: а) замкнутом выключателе В₁; б) замкнутых выключателях В₁, В₂; в) замкнутых выключателях В₁, В₂, В₃. Значение сопротивления R задано.
U_ab(∞) = 60 B; R = 4 Ом; R_вт = 0,6 Ом.

0038t
В цепи внутреннее сопротивление источника питания равно R_вт, а напряжение между точками а и b при замкнутых выключателях U_ab. Построить кривые изменения напряжения U_ab и мощности потребителей Р в зависимости от тока I при: а) замкнутом выключателе В₁; б) замкнутых выключателях В₁, В₂; в) замкнутых выключателях В₁, В₂, В₃. Значение сопротивления R задано.
U_ab(∞) = 70 B; R = 5 Ом; R_вт = 1 Ом.

0039t
В цепи внутреннее сопротивление источника питания равно R_вт, а напряжение между точками а и b при замкнутых выключателях U_ab. Построить кривые изменения напряжения U_ab и мощности потребителей Р в зависимости от тока I при: а) замкнутом выключателе В₁; б) замкнутых выключателях В₁, В₂; в) замкнутых выключателях В₁, В₂, В₃. Значение сопротивления R задано.
U_ab(∞) = 100 B; R = 6 Ом; R_вт = 0,6 Ом.

0040t
В цепи внутреннее сопротивление источника питания равно R_вт, а напряжение между точками а и b при замкнутых выключателях U_ab. Построить кривые изменения напряжения U_ab и мощности потребителей Р в зависимости от тока I при: а) замкнутом выключателе В₁; б) замкнутых выключателях В₁, В₂; в) замкнутых выключателях В₁, В₂, В₃. Значение сопротивления R задано.
U_ab(∞) = 80 B; R = 8 Ом; R_вт = 0,8 Ом.
