10731

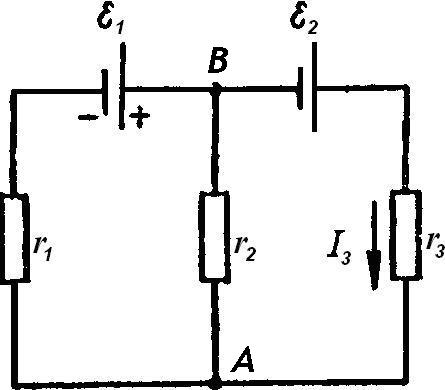

Определить разность потенциалов между точками А и B (см. рис.), если ε₁ = 3 В, ε₂ = 2 B, r₁ = 1 Ом, r₂ = 5 Ом, r₃ = 3 Ом. Внутренним сопротивлением источников тока пренебречь.

10733

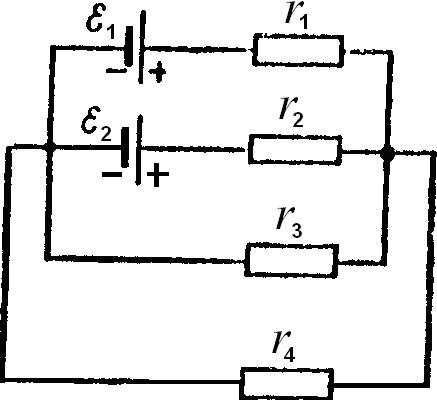

Определить силы токов на всех участках электрической цепи, если e₁ = 3 В, e₂ = 8 В, r₁ = 4 Ом, r₂ = 3 Ом, r₃ = 1 Ом, r₄ = 2 Ом. Внутренними сопротивлениями источников тока пренебречь.

60340
Определить показания амперметра и напряжение на концах сопротивления R₂, если Е₁ = 4 В, Е₂ = 3 В, R = 6 Ом, R₁ = 2 Ом, R₂ = 1 Ом. Внутренними сопротивлениями источников и амперметра пренебречь.

60377
Сопротивление R₁ = 5 Ом, вольтметр и источник тока соединены параллельно. Вольтметр показывает напряжение U₁ = 10 В. Если заменить сопротивление R₁ на R₂ = 12 Ом, то вольтметр покажет напряжение U₂ = 12 В. Определить ЭДС и внутреннее сопротивление источника тока. Током через вольтметр пренебречь.

60500
Найти силу тока во всех участках цепи, составленной по схеме, указанной на рисунке, если ε₁ = 3 В, ε₂ = 4 В, ε₃ 5 В, R₁ = 8 Ом, R₂ = 3 Ом, R₃ = 1 Ом. Внутренними сопротивлениями источников тока пренебречь.

18290
Аккумулятор, внутренним сопротивлением которого можно пренебречь, поочередно замыкали на два разных сопротивления. Зная, что в первом случае ток был равен 3 А, а во втором — 6 А, найти ток, получающийся при замыкании аккумулятора на эти сопротивления, соединенные последовательно.

60608
Определить силу тока I₃ в проводнике, сопротивлением R₃ и напряжением U₃ на концах этого проводника, если ε₁ = 6 В, ε₂ = 8 В, R₁ = 14 Ом, R₂ = 8 Ом, R₃ = 6 Ом. Внутренними сопротивлениями источников тока пренебречь.

26441
В цепи, изображенной на рисунке, найти токи в каждой ветви и разность потенциалов между узлами схемы, если ЭДС источников тока равны: ε₁ = 5 В, ε₂ = 3 В, ε₃ = 4 В и сопротивления r₁ = 2 Ом, r₂ = 4 Ом, r₃ = 3 Ом. Внутренними сопротивлениями источников тока пренебречь.

12078
Две параллельные идеально проводящие шины замкнуты на источнике тока с Э.Д.С. ε. Расстояние между шинами l. По шинам скользит перемычка сопротивлением R. Магнитное поле индукции В перпендикулярно плоскости контура. К перемычке приложена постоянная сила, обеспечивающая движение перемычки вправо с постоянной скоростью V. Чему равна работа, совершенная источником за время τ? Внутренним сопротивлением источника пренебречь.

12220
Определить силы токов на всех участках электрической цепи, если ε₁ = 8 В, ε₂ = 12 В, r₁ = 1 Ом, r₂ = 1 Ом, r₃ = 4 Ом, r₄ = 2 Ом. Внутренними сопротивлениями источников тока пренебречь.

12328
Определить разность потенциалов U между точками А и В, если ε₁ = 8 В, ε₂ = 4 В, R₁ = 4 Ом, R₂ = 6 Ом, R₃ = 8 Ом. Внутренними сопротивлениями источников тока пренебречь.

13911

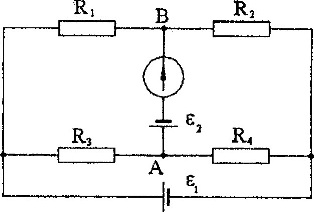

Источник тока с ЭДС |ε₁| = 6 В и сопротивления R₁ = 100 Ом; R₂ = 50 Ом; R₃ = 40 Ом; R₄ = 80 Ом соединены, как показано на рисунке. Какую ЭДС ε₂ должен иметь второй источник тока и как он должен быть подключен, чтобы ток через гальванометр не шел? Внутренними опорами источников тока пренебречь.

15921

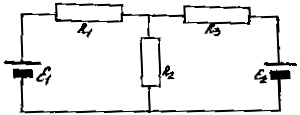

Требуется Определить силу тока в сопротивлении R₂, если ε₁ = 1,5 В, ε₂ = 1 В, R₁ = 50 Ом, R₂ = 100 Ом, R₃ = 80 Ом. Внутренними сопротивлениями источников тока пренебречь.

16545
В схеме рис. 3.13 ε₁ = ε₂ = ε₃, R₁ = 20 Ом, R₂ = 12 Ом в падение потенциала на сопротивлении R₂ равно 6 В. Найти силу тока во всех участках цепи. Найти сопротивление R₃. Внутренним сопротивлением элементов пренебречь.

16601
Источники тока с различными ЭДС соединены, как показано на рис 30. Электродвижущая сила источников пропорциональны их внутренним сопротивлениям ε = αr, где α — постоянная. Сопротивлением проводников пренебречь. Определить ток I в цепи и разность потенциалов между точками А и В.

11945
Определить силу тока I₃ в резисторе сопротивлением R₃ (рис.19.9) и напряжение U₃ на концах резистора, если ε₁ = 4 В, ε₂ = 3 В, R₁ = 2 Ом, R₂ = 6 Ом, R₃ = 1 Ом. Внутренними сопротивлениями источников тока пренебречь.

20767
В цепи, приведенной на рисунке, R₁ = 4 Ом, R₂ = 96 Ом, L = 0,34 Гн, ε = 38 В. Определите силу тока в резисторе R₂ через t = 0,1 с после размыкания цепи в момент t = 0. Внутренним сопротивлением источника можно пренебречь.

21151
Определить силу тока в сопротивлении 2 Ом (см. рисунок). Внутренними сопротивлениями источников тока пренебречь.

21202
Найти направления и величину токов в ветвях цепи, если ε₁ = 10 В, ε₂ = 25 В, R₁ = 10 Ом, R₂ = 20 Ом, R₃ = 25 Ом. Внутренними сопротивлениями источников пренебречь.

24805
В электрическую цепь включены четыре сопротивления по 1 кОм каждый и источники, ЭДС которых ε₁ = 1,5 В, ε₂ = 1,8 В. (см. рис.). Определить силу тока во всех опорах. Внутренними сопротивлениями источников пренебречь.

24959
Резистор с сопротивлением R и нелинейное сопротивление, вольтамперная характеристика которого имеет вид U = α , где α — постоянная, соединены последовательно и подключены к источнику напряжения U₀. Найдите силу тока I в цепи. Внутренним сопротивлением источника пренебречь.

25207
Три резистора с сопротивлениями R₁ = 6 Ом, R₂ = 3 Ом и R₃ = 2 Ом, а также источник тока ε₁ = 2,2 В соединены, как показано на рис. 23. Определить э. д. с. ε источника, который надо подключить в цепь между точками А и В так, чтобы в проводнике сопротивлением R₃ шел ток силой I₃ = 1 А в направлении, указанном стрелкой. Внутренними сопротивлениями источников тока пренебречь.

26734
Найти величину тока в отдельных ветках моста Уитстона, если величина тока через гальванометр равна нулю. ЭДС источника ε = 2 В, R₁ = 30 Ом, R₂ = 45 Ом и R₃ = 200 Ом. Сопротивлением генератора пренебречь.
