К источнику питания ЭДС ε = 110 В и внутренним сопротивлением r = 4 Ом подключен электронагреватель. Определите КПД нагревателя, если известно, что за промежуток времени 50 минут 1 кг воды нагревается от температуры 20 до 100 градусов Цельсия и 5 % воды успевает выкипеть. Сила тока в цепи I = 5 А.

26434
Амперметр для измерения тока до 2 А с внутренним сопротивлением 0,1 Ом необходимо использовать для измерения токов до 22 А. Какое сопротивление должен иметь шунт?

12044
Два последовательно соединенных источника тока с эдс ε₁ = 4,5 В, ε₂ = 6 В и внутренними сопротивлениями r₁ = 0,3 Ом и r₂ = 0,2 Ом включены согласованно. Сопротивление нагрузки R = 10 Ом. Найти силу I тока в цепи и разность потенциалов U₁ и U₂ на клеммах источников тока.

12045
Батарея из n = 50 последовательно соединенных аккумуляторов заряжается от источника постоянного напряжения U = 120 В током I = 11 А. Найти величину добавочного сопротивления R, которое необходимо ввести в цепь, если эдс аккумулятора ε = 1,85 В и его внутреннее сопротивление r = 0,02 Ом.

12046
Два последовательно соединенных источника тока с эдс ε₁ = 4,5 В, ε₂ = 6 В и внутренними сопротивлениями r₁ = 0,3 Ом и r₂ = 0,2 Ом включены согласованно. Найти силу I тока в цепи и сопротивление R нагрузки, если разность потенциалов на клеммах первого источника тока U₁ = 3,5 В.

12176
Генератор постоянного тока, ЭДС которого ε = 130 В, должен питать осветительную сеть, состоящую из параллельно включенных десяти ламп сопротивлением по R₁ = 200 Ом, пяти ламп по R₂ = 100 Ом и десяти ламп по R₃ = 150 Ом. Найти силу тока нагрузки и напряжение на зажимах машины, если ее внутреннее сопротивление r = 0,5 Ом. Сопротивлением проводов пренебречь.

12534
Два источника с ЭДС ξ₁ = 30 В, ξ₂ = 16 В и внутренними сопротивлениями r₁ = 1 Ом, r₂ = 2 Ом включены параллельно (рис. 11) и работают на общую нагрузку сопротивлением R = 25 Ом. Определить силы тока во всех ветвях и мощность, потребляемую нагрузкой.

14953
Генератор постоянного тока развивает ЭДС 150 В и дает во внешнюю цепь ток 30 А. Определите мощность, передаваемую потребителю, мощность потерь внутри источника и КПД источника, если его внутреннее сопротивление 0,6 Ом.

16172
Цепь состоит из источника тока, резистора и ключа. ЭДС источника тока 30 В, внутреннее сопротивление 2 Ом. Сопротивление резистора 13 Ом. Определите силу тока в цепи и напряжение на резисторе.

16173
Резистор, изготовленный из стальной проволоки длиной 2,1 м и площадью поперечного сечения 0,21 мм², подключен к источнику тока, ЭДС которого 2 В и внутреннее сопротивление 0,8 Ом. Каковы сила тока в цепи и напряжение на зажимах источника?

16205
В замкнутой цепи при сопротивлении нагрузки R₁ = 3 Ом ток I₁ = 3 А, а при R₂ = 2 Ом, I₂ = 4 А. Определить эдс источника и его внутреннее сопротивление.

16595
Ток в цепи равен 2 А, а внутреннее сопротивление источника r = 1 Ом. Определить эдс источника, сопротивление нагрузки и падение напряжения на нем, если кпд источника равен 80%.

17294
Мощность, выделяющаяся на нагрузке, подключенной к источнику с ЭДС 5 В и внутренним сопротивлением 2 Ом, составляет 2 Вт. Определить ток в цепи и сопротивление нагрузки.

17825
Соленоид представляет собой тонкостенный немагнитный цилиндр диаметром D = 120 мм и длиной L = 900 мм на поверхности которого плотно, виток к витку намотана тонкая проволока диаметром d = 1,0 мм и удельным сопротивлением ρ = 1,6·10^–6 Ом·м. Крайние витки проводника подключаются к источнику, ЭДС которого Е = 27 В и внутренне сопротивление r = 12 Ом. На соленоид одето замкнутое кольцо диаметром D_к = 40 см из одного витка той же проволоки, что и обмотка соленоида.
Определите:
- магнитный поток, пронизывающий кольцо при установившемся токе в цепи соленоида, заряд, протекающий по кольцу при размыкании цепи соленоида,
- ЭДС электромагнитной индукции, возникающей в кольце при условии, что время размыкания равно времени релаксации (t_р = L/R).
Запишите уравнение зависимости силы тока от времени при размыкании цепи соленоида в общем виде и с числовыми коэффициентами.

17851
Соленоид представляет собой тонкостенный немагнитный цилиндр диаметром D = 90 мм и длиной L = 720 мм на поверхности которого плотно, виток к витку намотана тонкая проволока диаметром d = 0,8 мм и удельным сопротивлением ρ = 12·10^–6 Ом·м. Крайние витки проводника подключаются к источнику, ЭДС которого Е = 6 В и внутренне сопротивление r = 2 Ом. На соленоид одето замкнутое кольцо диаметром D_к = 25 см из одного витка той же проволоки, что и обмотка соленоида.
Определите:
- магнитный поток, пронизывающий кольцо при установившемся токе в цепи соленоида, заряд, протекающий по кольцу при размыкании цепи соленоида,
- ЭДС электромагнитной индукции, возникающей в кольце при условии, что время размыкания равно времени релаксации (t_р = L/R).
Запишите уравнение зависимости силы тока от времени при размыкании цепи соленоида в общем виде и с числовыми коэффициентами.

17852
Соленоид представляет собой тонкостенный немагнитный цилиндр диаметром D = 100 мм и длиной L = 1500 мм на поверхности которого плотно, виток к витку намотана тонкая проволока диаметром d = 0,3 мм и удельным сопротивлением ρ = 1,7·10^–6 Ом·м. Крайние витки проводника подключаются к источнику, ЭДС которого Е = 24 В и внутренне сопротивление r = 10 Ом. На соленоид одето замкнутое кольцо диаметром D_к = 40 см из одного витка той же проволоки, что и обмотка соленоида.
Определите:
- магнитный поток, пронизывающий кольцо при установившемся токе в цепи соленоида, заряд, протекающий по кольцу при размыкании цепи соленоида,
- ЭДС электромагнитной индукции, возникающей в кольце при условии, что время размыкания равно времени релаксации (t_р = L/R).
Запишите уравнение зависимости силы тока от времени при размыкании цепи соленоида в общем виде и с числовыми коэффициентами.

20227
В электрической цепи, показанной на рисунке, внутреннее сопротивление источника постоянного тока равно r = 6 Ом, сопротивления резисторов R₁ = 40 Ом, R₂ = 60 Ом. Через источник ЭДС течет ток, сила которого равна I = 5 А. Величина ЭДС источника постоянного тока равна ε = ... В.

20785
Два источника ЭДС ε₁ = 10 В, ε₂ = 8 В с внутренними сопротивлениями r₁ = 1,0 Ом и r₂ = 2,0 Ом включены параллельно реостату R = 6,0 Ом (рис.3.6). Определите: 1) силу тока в источниках и реостате; 2) работу, совершенную источниками за промежуток времени Δt = 10,0 с.

21014
В схеме, изображенной на рис. 21, токи I₁ и I₃ направлены справа налево, ток I₂ сверху вниз. Падение потенциала, на сопротивлениях R₁, R₂ и R₃ равно U₁ = U₃ = 2U₂ = 10 В. ЭДС ε₁ = 25 В. Найти ЭДС ε₂ и ε₃.

22132
Когда к источнику тока подключили резистор сопротивлением R₁ = 5,0 Ом, сила тока стала I₁ = 1,0 А, а когда подключили резистор сопротивлением R₂ = 15 Ом, то I₂ = 0,50 А. Определить ЭДС источника тока и его внутреннее сопротивление.

22362
Сопротивление R = 4 Ом подключено к двум параллельно соединенным разноименными полюсами источникам тока с ЭДС ε₁ = 2,8 В и ε₂ = 1,4 В и внутренними сопротивлениями r₁ = 0,6 Ом и r₂ = 0,4 Ом. Определить ток в сопротивлении R и разность потенциалов на зажимах второго источника.

23676
Определите напряжение на выходе источника постоянного тока с ЭДС 20 В, внутренним сопротивлением 2 Ом при подключении нагрузки с электрическим сопротивлением 8 Ом.

0051t
Цепь питается от двух последовательно соединенных источников с ЭДС E₁ и Е₂. Внутренние сопротивления их соответственно равны R_вт1, R_вт2, сопротивление линии R_л, сопротивление нагрузки R_н. Определить ток в цепи, мощность нагрузки и мощность потерь в источниках и пинии. Затем эти источники соединяются параллельно и через линию питают ту же нагрузку. Для вновь полученной цепи найти токи источников и нагрузки, мощность нагрузки и напряжение на нагрузке. Для обоих случаев изобразить схему цепи.
Е₁ = 80 В; Е₂ = 60 В; R_вт1 = 0,2 Ом; R_вт2 = 0,1 Ом; R_л = 0,7 Ом; R_н = 18 Ом.

0054t
Цепь питается от двух последовательно соединенных источников с ЭДС E₁ и Е₂. Внутренние сопротивления их соответственно равны R_вт1, R_вт2, сопротивление линии R_л, сопротивление нагрузки R_н. Определить ток в цепи, мощность нагрузки и мощность потерь в источниках и пинии. Затем эти источники соединяются параллельно и через линию питают ту же нагрузку. Для вновь полученной цепи найти токи источников и нагрузки, мощность нагрузки и напряжение на нагрузке. Для обоих случаев изобразить схему цепи.
Е₁ = 70 В; Е₂ = 60 В; R_вт1 = 0,2 Ом; R_вт2 = 0,1 Ом; R_л = 0,5 Ом; R_н = 24 Ом.

0055t
Цепь питается от двух последовательно соединенных источников с ЭДС E₁ и Е₂. Внутренние сопротивления их соответственно равны R_вт1, R_вт2, сопротивление линии R_л, сопротивление нагрузки R_н. Определить ток в цепи, мощность нагрузки и мощность потерь в источниках и пинии. Затем эти источники соединяются параллельно и через линию питают ту же нагрузку. Для вновь полученной цепи найти токи источников и нагрузки, мощность нагрузки и напряжение на нагрузке. Для обоих случаев изобразить схему цепи.
Е₁ = 60 В; Е₂ = 50 В; R_вт1 = 0,15 Ом; R_вт2 = 0,1 Ом; R_л = 0,7 Ом; R_н = 16 Ом.

0056t
Цепь питается от двух последовательно соединенных источников с ЭДС E₁ и Е₂. Внутренние сопротивления их соответственно равны R_вт1, R_вт2, сопротивление линии R_л, сопротивление нагрузки R_н. Определить ток в цепи, мощность нагрузки и мощность потерь в источниках и пинии. Затем эти источники соединяются параллельно и через линию питают ту же нагрузку. Для вновь полученной цепи найти токи источников и нагрузки, мощность нагрузки и напряжение на нагрузке. Для обоих случаев изобразить схему цепи.
Е₁ = 70 В; Е₂ = 50 В; R_вт1 = 0,2 Ом; R_вт2 = 0,1 Ом; R_л = 0,9 Ом; R_н = 15 Ом.

0057t
Цепь питается от двух последовательно соединенных источников с ЭДС E₁ и Е₂. Внутренние сопротивления их соответственно равны R_вт1, R_вт2, сопротивление линии R_л, сопротивление нагрузки R_н. Определить ток в цепи, мощность нагрузки и мощность потерь в источниках и пинии. Затем эти источники соединяются параллельно и через линию питают ту же нагрузку. Для вновь полученной цепи найти токи источников и нагрузки, мощность нагрузки и напряжение на нагрузке. Для обоих случаев изобразить схему цепи.
Е₁ = 80 В; Е₂ = 70 В; R_вт1 = 0,25 Ом; R_вт2 = 0,15 Ом; R_л = 0,4 Ом; R_н = 26 Ом.

0058t
Цепь питается от двух последовательно соединенных источников с ЭДС E₁ и Е₂. Внутренние сопротивления их соответственно равны R_вт1, R_вт2, сопротивление линии R_л, сопротивление нагрузки R_н. Определить ток в цепи, мощность нагрузки и мощность потерь в источниках и пинии. Затем эти источники соединяются параллельно и через линию питают ту же нагрузку. Для вновь полученной цепи найти токи источников и нагрузки, мощность нагрузки и напряжение на нагрузке. Для обоих случаев изобразить схему цепи.
Е₁ = 100 В; Е₂ = 90 В; R_вт1 = 0,3 Ом; R_вт2 = 0,2 Ом; R_л = 0,7 Ом; R_н = 21 Ом.

0059t
Цепь питается от двух последовательно соединенных источников с ЭДС E₁ и Е₂. Внутренние сопротивления их соответственно равны R_вт1, R_вт2, сопротивление линии R_л, сопротивление нагрузки R_н. Определить ток в цепи, мощность нагрузки и мощность потерь в источниках и пинии. Затем эти источники соединяются параллельно и через линию питают ту же нагрузку. Для вновь полученной цепи найти токи источников и нагрузки, мощность нагрузки и напряжение на нагрузке. Для обоих случаев изобразить схему цепи.
Е₁ = 90 В; Е₂ = 80 В; R_вт1 = 0,2 Ом; R_вт2 = 0,1 Ом; R_л = 0,6 Ом; R_н = 23 Ом.

0060t
Цепь питается от двух последовательно соединенных источников с ЭДС E₁ и Е₂. Внутренние сопротивления их соответственно равны R_вт1, R_вт2, сопротивление линии R_л, сопротивление нагрузки R_н. Определить ток в цепи, мощность нагрузки и мощность потерь в источниках и пинии. Затем эти источники соединяются параллельно и через линию питают ту же нагрузку. Для вновь полученной цепи найти токи источников и нагрузки, мощность нагрузки и напряжение на нагрузке. Для обоих случаев изобразить схему цепи.
Е₁ = 110 В; Е₂ = 90 В; R_вт1 = 0,25 Ом; R_вт2 = 0,15 Ом; R_л = 0,8 Ом; R_н = 26 Ом.

0081t
В цепи ЭДС источника питания Е = 12 В, сопротивления R₁, R₂, R₃, R₄, R₅, внутреннее сопротивление источника R_вт. Определить токи в ветвях цепи двумя способами: а) преобразованием звезды сопротивлений R₁, R₂, R₃ в эквивалентный треугольник; б) преобразованием одного из треугольников сопротивлений (R₄, R₂, R₁) или (R₅, R₃, R₁) в эквивалентную звезду.
Е = 12 В; R_вт = 0,5 Ом; R₁ = 1,5 Ом; R₂ = 1,5 Ом; R₃ = 4,5 Ом; R₄ = 6 Ом; R₅ = 3 Ом.

0082t
В цепи ЭДС источника питания Е = 12 В, сопротивления R₁, R₂, R₃, R₄, R₅, внутреннее сопротивление источника R_вт. Определить токи в ветвях цепи двумя способами: а) преобразованием звезды сопротивлений R₁, R₂, R₃ в эквивалентный треугольник; б) преобразованием одного из треугольников сопротивлений (R₄, R₂, R₁) или (R₅, R₃, R₁) в эквивалентную звезду.
Е = 12 В; R_вт = 0,5 Ом; R₁ = 1,5 Ом; R₂ = 1,5 Ом; R₃ = 3 Ом; R₄ = 6 Ом; R₅ = 3 Ом.

0083t
В цепи ЭДС источника питания Е = 12 В, сопротивления R₁, R₂, R₃, R₄, R₅, внутреннее сопротивление источника R_вт. Определить токи в ветвях цепи двумя способами: а) преобразованием звезды сопротивлений R₁, R₂, R₃ в эквивалентный треугольник; б) преобразованием одного из треугольников сопротивлений (R₄, R₂, R₁) или (R₅, R₃, R₁) в эквивалентную звезду.
Е = 12 В; R_вт = 0,5 Ом; R₁ = 1,5 Ом; R₂ = 3 Ом; R₃ = 4,5 Ом; R₄ = 6 Ом; R₅ = 3 Ом.

0085t
В цепи ЭДС источника питания Е = 12 В, сопротивления R₁, R₂, R₃, R₄, R₅, внутреннее сопротивление источника R_вт. Определить токи в ветвях цепи двумя способами: а) преобразованием звезды сопротивлений R₁, R₂, R₃ в эквивалентный треугольник; б) преобразованием одного из треугольников сопротивлений (R₄, R₂, R₁) или (R₅, R₃, R₁) в эквивалентную звезду.
Е = 12 В; R_вт = 0,5 Ом; R₁ = 3 Ом; R₂ = 3 Ом; R₃ = 4,5 Ом; R₄ = 6 Ом; R₅ = 3 Ом.

0087t
В цепи ЭДС источника питания Е = 12 В, сопротивления R₁, R₂, R₃, R₄, R₅, внутреннее сопротивление источника R_вт. Определить токи в ветвях цепи двумя способами: а) преобразованием звезды сопротивлений R₁, R₂, R₃ в эквивалентный треугольник; б) преобразованием одного из треугольников сопротивлений (R₄, R₂, R₁) или (R₅, R₃, R₁) в эквивалентную звезду.
Е = 12 В; R_вт = 1 Ом; R₁ = 4,5 Ом; R₂ = 4,5 Ом; R₃ = 4,5 Ом; R₄ = 9 Ом; R₅ = 6 Ом.

0093t

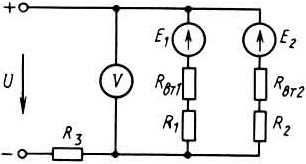

Цепь присоединена к сети с постоянным напряжением U, ЭДС к внутренние сопротивления источников питания в цепи равны: Е₁ = 100 В, R_вт1 = 0,5 Ом, Е₂ = 90 В, R_вт2 = 0,2 Ом. Значения сопротивлений в ветвях цепи R₁, R₂, R₃ даны в таблице. Определить показание вольтметра, токи в ветвях и составить баланс мощностей.
U = 125 B; R₁ = 2 Ом; R₂ = 1,5 Ом; R₃ = 0,5 Ом.

0094t
Цепь присоединена к сети с постоянным напряжением U, ЭДС к внутренние сопротивления источников питания в цепи равны: Е₁ = 100 В, R_вт1 = 0,5 Ом, Е₂ = 90 В, R_вт2 = 0,2 Ом. Значения сопротивлений в ветвях цепи R₁, R₂, R₃ даны в таблице. Определить показание вольтметра, токи в ветвях и составить баланс мощностей.
U = 115 B; R₁ = 2 Ом; R₂ = 1,5 Ом; R₃ = 0,5 Ом.

0095t
Цепь присоединена к сети с постоянным напряжением U, ЭДС к внутренние сопротивления источников питания в цепи равны: Е₁ = 100 В, R_вт1 = 0,5 Ом, Е₂ = 90 В, R_вт2 = 0,2 Ом. Значения сопротивлений в ветвях цепи R₁, R₂, R₃ даны в таблице. Определить показание вольтметра, токи в ветвях и составить баланс мощностей.
U = 120 B; R₁ = 2 Ом; R₂ = 1 Ом; R₃ = 0,5 Ом.

0096t
Цепь присоединена к сети с постоянным напряжением U, ЭДС к внутренние сопротивления источников питания в цепи равны: Е₁ = 100 В, R_вт1 = 0,5 Ом, Е₂ = 90 В, R_вт2 = 0,2 Ом. Значения сопротивлений в ветвях цепи R₁, R₂, R₃ даны в таблице. Определить показание вольтметра, токи в ветвях и составить баланс мощностей.
U = 125 B; R₁ = 1,5 Ом; R₂ = 1,5 Ом; R₃ = 1 Ом.

0100t
Цепь присоединена к сети с постоянным напряжением U, ЭДС к внутренние сопротивления источников питания в цепи равны: Е₁ = 100 В, R_вт1 = 0,5 Ом, Е₂ = 90 В, R_вт2 = 0,2 Ом. Значения сопротивлений в ветвях цепи R₁, R₂, R₃ даны в таблице. Определить показание вольтметра, токи в ветвях и составить баланс мощностей.
U = 125 B; R₁ = 2 Ом; R₂ = 1 Ом; R₃ = 1 Ом.

0105t
В цепи ЭДС источников питания равны Е₁, Е₂, Е₃ и внутренние сопротивления R_вт1=0,1 Ом, R_вт2=0,2 Ом, R_вт3=0,3 Ом. Отдельные ветви цепи могут быть разомкнуты с помощью выключателей В₁–В₆. Сопротивления в пассивных ветвях R₁=1,5 Ом, R₂=2 Ом, R₃=2,5 Ом, R₄=2 Ом, R₅=R₆=R₇=R₈=3 Ом. Определить по методу непосредственного применения законов Кирхгофа токи в ветвях цепи и режимы работы источников энергии. Составить баланс мощностей.
Е₁=220 B; Е₂=190 B; Е₃=210 B.
Разомкнуты ключи: B₂, B₆, B₁.

0109t
В цепи ЭДС источников питания равны Е₁, Е₂, Е₃ и внутренние сопротивления R_вт1=0,1 Ом, R_вт2=0,2 Ом, R_вт3=0,3 Ом. Отдельные ветви цепи могут быть разомкнуты с помощью выключателей В₁–В₆. Сопротивления в пассивных ветвях R₁=1,5 Ом, R₂=2 Ом, R₃=2,5 Ом, R₄=2 Ом, R₅=R₆=R₇=R₈=3 Ом. Определить по методу непосредственного применения законов Кирхгофа токи в ветвях цепи и режимы работы источников энергии. Составить баланс мощностей.
Е₁=230 B; Е₂=200 B; Е₃=220 B.
Разомкнуты ключи: B₂, B₃, B₄.

0110t
В цепи ЭДС источников питания равны Е₁, Е₂, Е₃ и внутренние сопротивления R_вт1=0,1 Ом, R_вт2=0,2 Ом, R_вт3=0,3 Ом. Отдельные ветви цепи могут быть разомкнуты с помощью выключателей В₁–В₆. Сопротивления в пассивных ветвях R₁=1,5 Ом, R₂=2 Ом, R₃=2,5 Ом, R₄=2 Ом, R₅=R₆=R₇=R₈=3 Ом. Определить по методу непосредственного применения законов Кирхгофа токи в ветвях цепи и режимы работы источников энергии. Составить баланс мощностей.
Е₁=240 B; Е₂=210 B; Е₃=230 B.
Разомкнуты ключи: B₄, B₆, B₂.
